Переломы и края
Коньки, рёбра, торцы, карниз и ендовы по фактической геометрии.
Композитная черепица и оригинальные аксессуары
Metrotile: комплектная кровля и реальные объекты Vessel Group
Показываем собственные объекты и считаем не только панели, но и коньки, ендовы, торцевые и карнизные элементы по техническому руководству Metrotile.
Фото Vessel Groupразрешённая серия объектов
Оригинальные элементыразмеры из руководства
Под объектмодель, цвет и наличие подтверждаем
Наши объекты
Как композитная кровля выглядит на готовом доме
Фотографии из рабочего архива Vessel Group. Они показывают разные ракурсы и сложные примыкания; точный профиль и цвет по фото не определяем — подбираем по образцу и каталогу.
Оригинальные аксессуары
Комплект по техническому руководству Metrotile
| Элемент | Размер из руководства, мм | Назначение |
|---|---|---|
| Ребристый конёк 75 | 1365 / 1265 | закрытие конька и рёбер |
| Конёк 130 | 1355 / 1255 | альтернативная форма конька |
| Плоский лист | 1370 × 455 | индивидуальные узлы и примыкания |
| Торцевая L/R | 1250 / 1110 | левый и правый край ската |
| Боковая планка | 1250 / 1110 | боковое примыкание |
| Карнизная планка | 1355 / 1265 | нижний край ската |
| Ендова | 1365 / 1265 × 360 | внутренний водосборный угол |
Также в руководстве представлены полукруглые коньки и заглушки, T/Y-элементы, вентиляционные выходы, прозрачный лист, ремонтный комплект и снегозадержатели. Актуальное наличие подтверждаем отдельно.
Комплектность
Что считаем вместе с панелями
Проходы и вентиляция
Проходной элемент выбирается по панели и месту выхода.
Ремонт и безопасность
Ремонтный комплект и снегозадержание добавляются при необходимости.
Соберём узел без случайных замен
Пришлите план кровли, покрытие и город объекта. Проверим совместимость, сформируем комплект и отдельно подтвердим цену и наличие на дату расчёта.
Цена, сроки поставки и наличие подтверждаются на дату расчёта. Совместимость элементов проверяется по профилю покрытия и проектному узлу.
Композитная черепица Metrotile · Алматы и Казахстан
Metrotile комплектуют оригинальными аксессуарами под профиль
Композитная кровля — это панели и набор деталей для конька, фронтона, карниза, ендовы и примыканий. Геометрия аксессуара должна совпадать с выбранным профилем. Vessel считает систему по скатам и показывает реальные объекты, а наличие конкретных профилей и цветов подтверждает перед заказом.
КомплектностьПанели, коньки, торцы, карниз, ендовы, примыкания и крепёж.
ПрофильДоступность аксессуара зависит от формы выбранной панели.
Объекты VesselФото ниже — из разрешённого рабочего архива компании.
АктуальностьЦена, цвет, профиль и наличие подтверждаются на дату расчёта.
Технический выбор
Оригинальные аксессуары Metrotile из каталога
| Элемент | Полная / полезная длина | Назначение |
|---|---|---|
| Ребристый конёк 75 | 1365 / 1265 мм | Оформление коньковой линии |
| Конёк 130 | 1355 / 1255 мм | Альтернативная геометрия конька |
| Плоский лист | 1370 × 455 мм | Индивидуальные доборные узлы |
| Левая / правая планка | 1250 / 1110 мм | Направленное оформление края |
| Боковая планка | 1250 / 1110 мм | Защита фронтонной стороны |
| Карнизная планка | 1355 / 1265 мм | Нижний край ската и водоотвод |
| Ендова 360 | 1365 / 1265 мм | Внутренний угол и концентрированный поток воды |
Технические параметры сверяются с актуальным каталогом и выбранным артикулом. Цена и наличие подтверждаются на дату расчёта.
Без общих слов
Как принимается решение по вашему объекту
Почему полезная длина отличается от полной
Доборные элементы соединяются с нахлёстом, поэтому в расчёте используется рабочая, а не полная длина. Например, элемент длиной 1365 мм может закрывать 1265 мм линии. На длинном коньке разница превращается в несколько дополнительных деталей.
Количество округляют по каждой линии отдельно. Остаток с одного конька не всегда подходит к другому из-за направления, подрезки и расположения крепёжных зон.
Профиль панели определяет аксессуары
Название Metrotile не означает, что любой конёк или боковая планка подойдёт к любой панели. Перед сметой фиксируем профиль, цвет и архитектуру крыши, затем сверяем доступность оригинальных аксессуаров.
Если оригинальной позиции нет в наличии, замена обсуждается до заказа. Индивидуальная планка должна учитывать форму волны, защитное покрытие и внешний вид, а не просто совпадать по цвету.
Комплектация сложной кровли
Ендовы, хребты, башни, слуховые окна и примыкания считаются отдельно. Для каждой зоны определяют направление укладки, количество панелей, подрезку и набор деталей. Фотография фасада помогает понять архитектуру, но не заменяет план с размерами.
Вентиляционные выходы и снегозадержатели проверяют на совместимость с профилем. Их места и опоры лучше заложить до начала монтажа, чтобы не вскрывать готовое покрытие.
Реальные фото без угадывания профиля

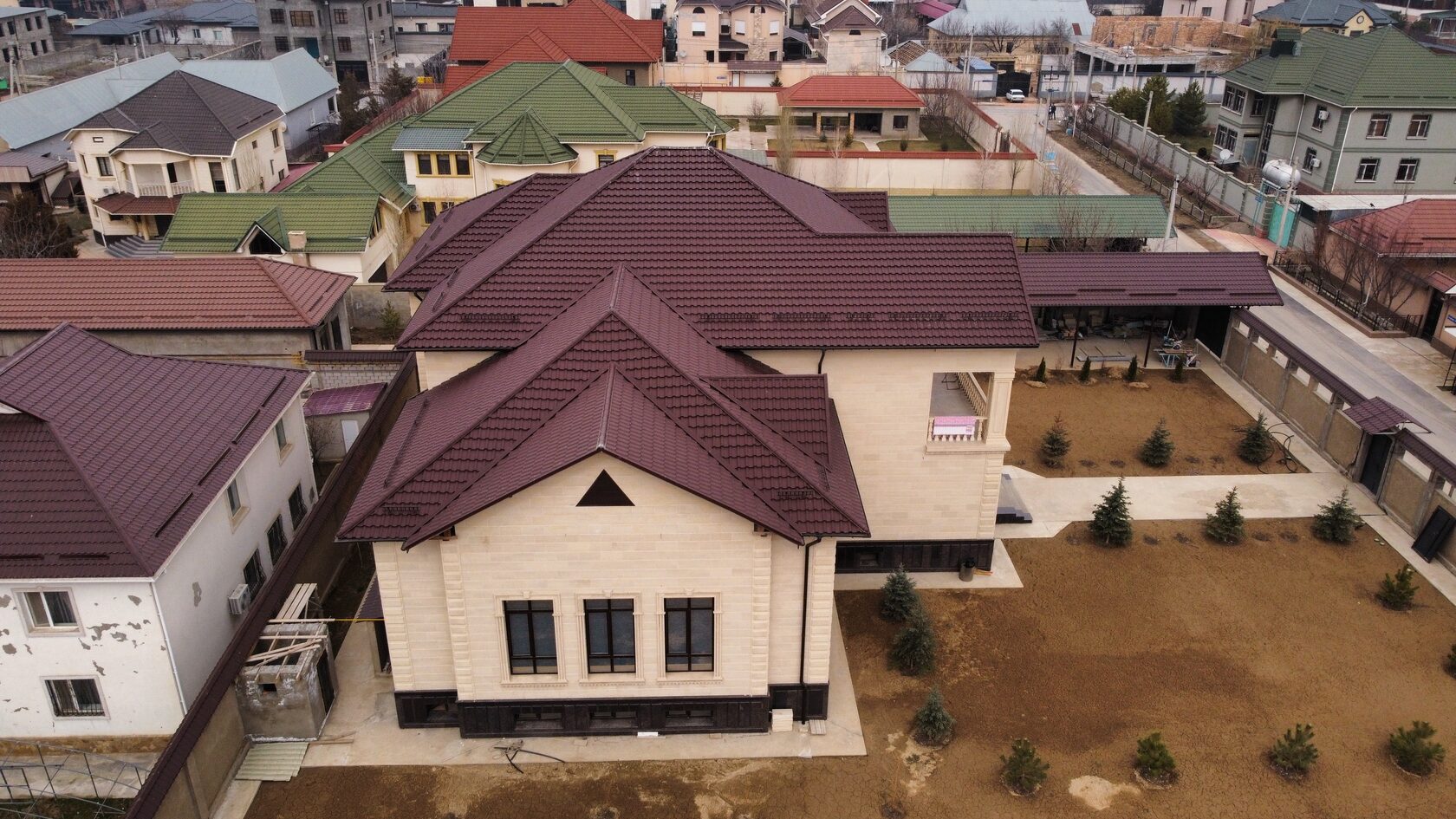

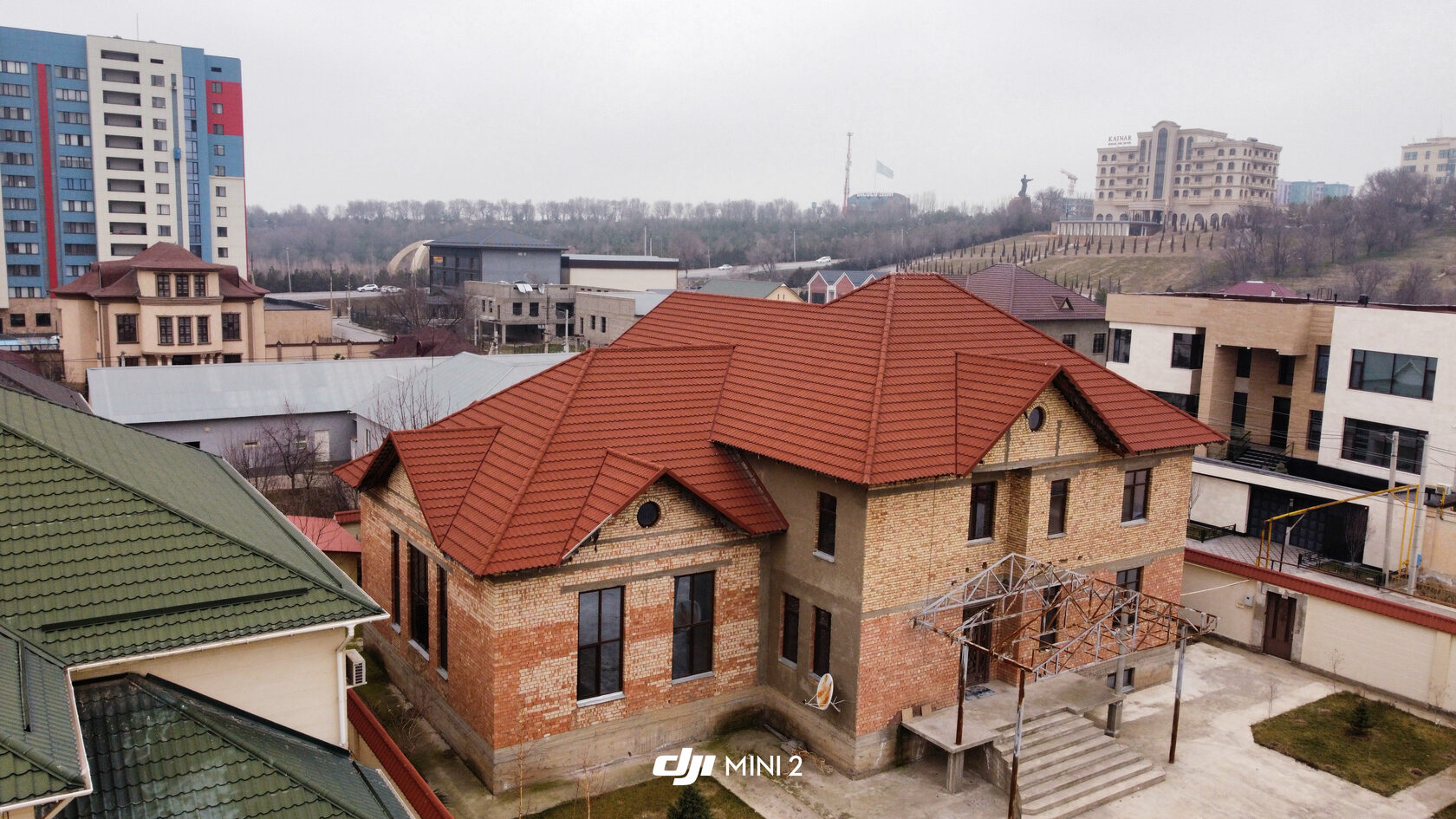

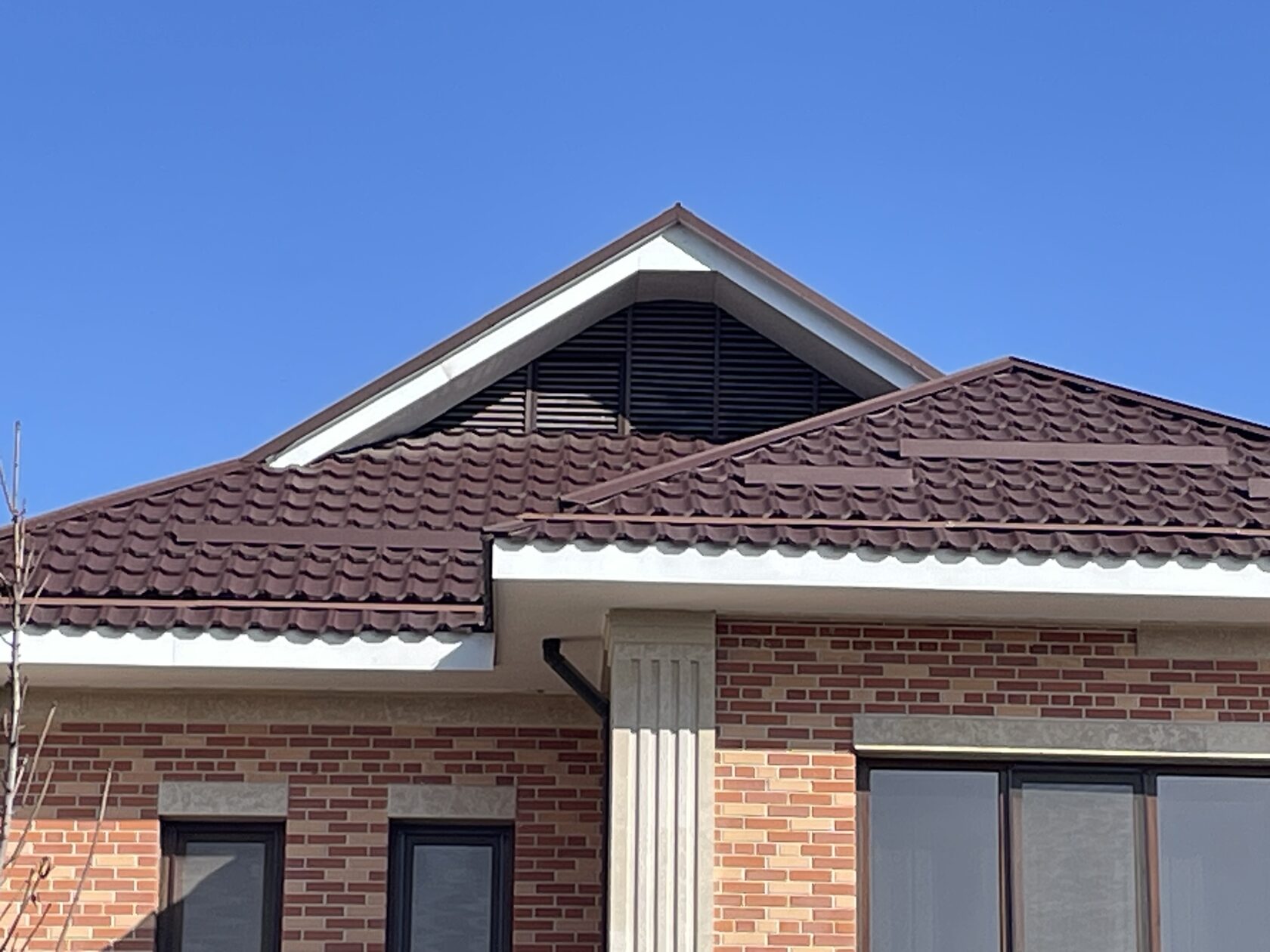

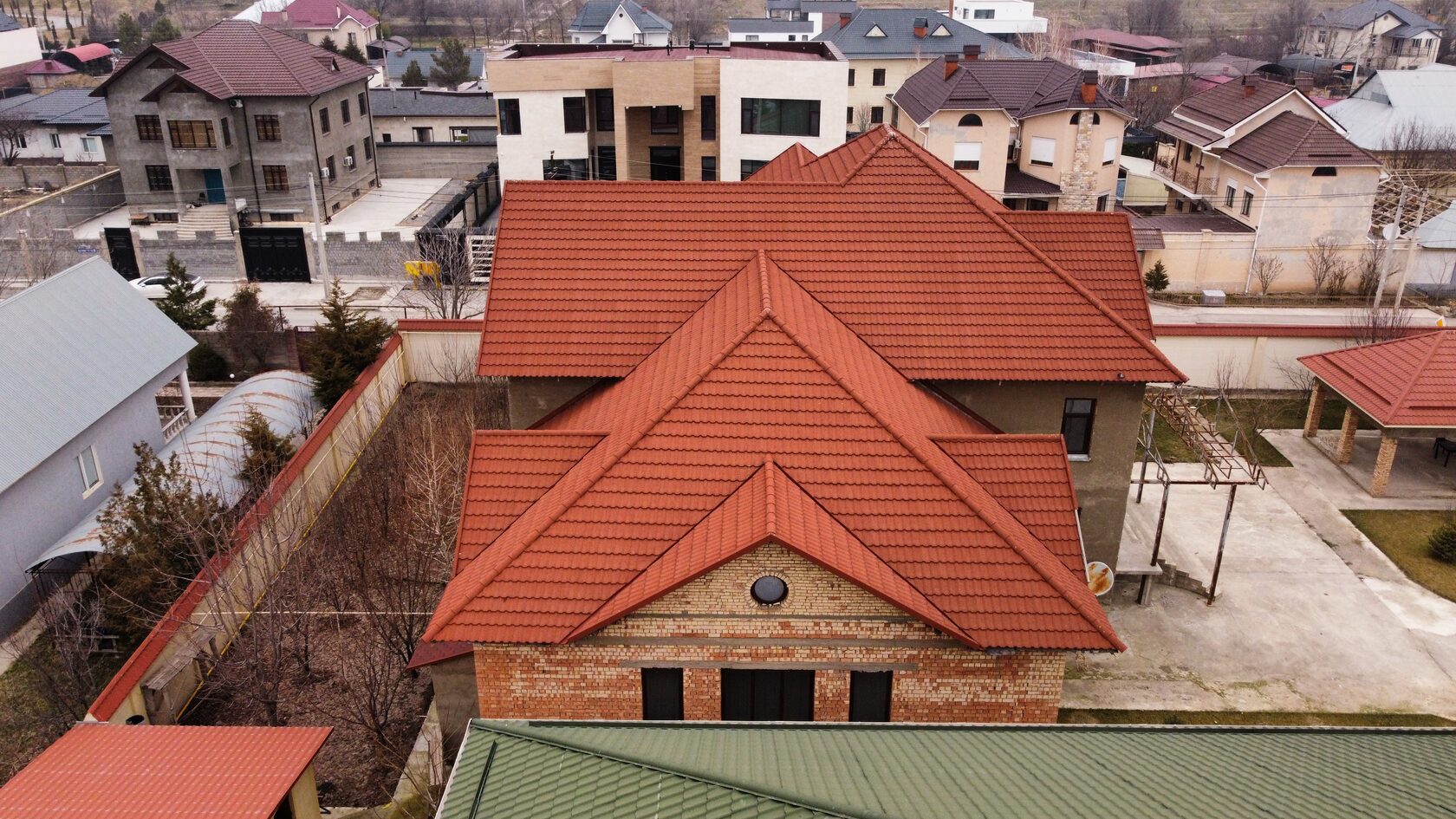

В галерее показан объект Vessel Group в Шымкенте из серии сообщений 1154–1169, для которой разрешение на публикацию подтверждено соседним голосовым сообщением. Мы не определяем профиль и цвет только по фотографии, если нет маркировки или спецификации.
Это важное различие: фото подтверждает опыт работы со сложной композитной крышей, а техническая карточка товара подтверждается каталогом и документами поставки.
Фото и узлы
Материалы и объекты Vessel Group
Порядок работы
От исходных данных до комплектной ведомости
Фиксируем профиль и цвет панели
Разбиваем крышу на скаты и линейные узлы
Считаем аксессуары по полезной длине
Подтверждаем доступность и выдаём комплектную смету
Ответы инженера
Частые вопросы
Почему нельзя поставить обычный конёк?
Оригинальный аксессуар учитывает геометрию панели, нахлёст и способ крепления. Замена требует проверки узла.
Что означает полезная длина?
Это участок линии, который закрывает один элемент после учёта нахлёста.
Все аксессуары есть для любого профиля?
Нет. Доступность и совместимость подтверждаются для выбранного профиля и цвета.
Можно рассчитать по площади дома?
Нет. Нужны скаты, коньки, ендовы, фронтоны, примыкания и проходки.
Фото на странице ваши?
Четыре фото в галерее — из разрешённого рабочего архива Vessel Group.
Получите расчёт именно вашей кровельной системы
Пришлите план, размеры или фотографии. Проверим совместимость, составим ведомость и отдельно отметим параметры, которые нужно подтвердить до заказа.
Практический выбор
Как читать спецификацию Metrotile
Что прислать для точного расчёта
- Точный профиль панели
- Цвет и доступное покрытие
- План крыши с линейными размерами
- Направление укладки
- Все проходки и примыкания
- Наличие снегозадержания и вентиляции
Если части данных нет, начинаем с доступного и отдельно отмечаем, что нужно измерить или подтвердить до заказа.
Контроль перед оплатой и монтажом
Сравнивайте количество аксессуаров по полезной длине. Для конька и планок разница между полной и рабочей длиной составляет около десяти сантиметров на деталь.
Проверяйте левое и правое исполнение, если оно предусмотрено каталогом. Неправильная ориентация не исправляется поворотом на объекте.
При приёмке фиксируют профиль, цвет, число упаковок и состояние защитного слоя. Спорные детали не монтируют до сверки с поставщиком.
Каталог и узлы
Аксессуары Metrotile: что стоит за строками каталога
Боковая планка и примыкания
Боковая планка имеет полную длину 1250 мм и полезную 1110 мм. На фронтоне важны нахлёст, направление ветра, сопряжение с карнизом и завершение у конька.
Плоский лист используют для фартуков и нестандартных мест по подготовленному эскизу. Каменная посыпка и внешний слой должны соответствовать согласованному решению.
Приёмка аксессуаров
Оригинальные элементы проверяются вместе с панелями по профилю, цвету и количеству. На длинных деталях не допускают перегибов; посыпка и защитный слой осматриваются до подъёма.
Если замена согласуется из-за отсутствия позиции, она отдельно отражается в смете и монтажном узле. Покупатель должен видеть отличие до оплаты, а не после поставки.
