Budmat IronClick: что даёт защёлкивающийся замок вместо ручного закатывания

Классический фальц закатывают на крыше машинкой или вручную — и качество шва зависит от того, кто держит инструмент. У кликфальца шов задан на заводе: панели защёлкиваются. Разбираем, что это меняет на практике и о чём спрашивать до заказа.

Посчитать по моей крыше Сразу к вопросам

Характеристики — по техническому описанию и инструкции по монтажу Budmat. Объекты с IronClick — из фотофонда производителя; остальные кадры на странице показывают фальцевые кровли других систем, это указано в подписях.

Главная → Фальцевая кровля → IronClick

В чём идея

Шов, который не зависит от руки монтажника

Фальц — это шов, которым два соседних листа металла соединяются между собой. У классического стоячего фальца его закатывают прямо на крыше: специальной машинкой или вручную. Шов получается настолько хорошим, насколько опытен человек с инструментом.

Замок фальцевой панели крупным планом — Замок фальцевой панели вблизи — кадр с другой фальцевой кровли, не IronClick. Показывает сам принцип: у кликфальца геометрия этого узла задана прокаткой на заводе, а не формируется на крыше

Кликфальц устроен иначе. Замок прокатан на заводе так, что соседние панели просто защёлкиваются друг в друга с лёгким нажимом. Закатывать, подгибать и добивать киянкой ничего не нужно — по описанию производителя, ручная доработка замка на месте не требуется.

Отсюда главное следствие: результат меньше зависит от квалификации бригады. Геометрия шва одинакова на первой панели и на сотой, в начале смены и в конце.

Второе следствие — скорость. Там, где обычный фальц требует прохода закаточной машинкой по каждому шву, кликфальц собирается защёлкиванием.

Температура

Почему металлическая крыша щёлкает по ночам — и что с этим сделали

Металл расширяется на жаре и сжимается на холоде. На кровле длиной в десяток метров ход получается заметный, и если конструкция не даёт металлу двигаться, он двигается рывками — отсюда щелчки и хлопки, которые слышно в доме.

В описании IronClick это решено на уровне самого замка: в нём заложены компенсирующие элементы и термокомпенсационные зоны, которые принимают на себя ход металла. Плюс внутренние рёбра жёсткости, которые держат форму панели.

О чём спросить до заказа. «Как в этой системе компенсируется температурное расширение?» Ответ «никак, металл же держится на кляммерах» — тоже ответ: значит, ход берут на себя крепления, и от их правильной установки зависит, будет крыша щёлкать или нет.

Вода

Минимальный уклон зависит от основания, а не только от системы

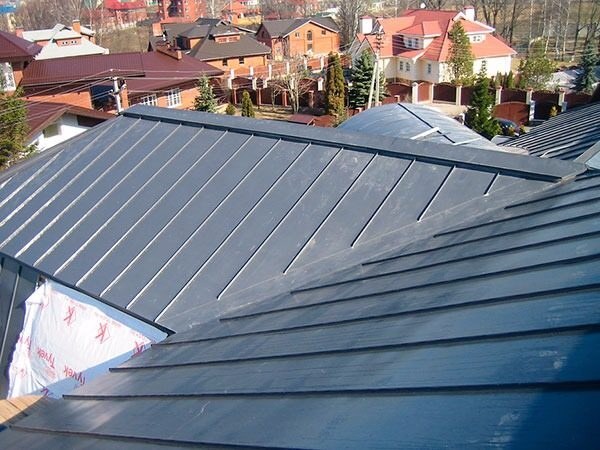

Фальцевая кровля на скате жилого дома — Фальцевый скат. Чем меньше уклон, тем выше требования к герметичности шва: вода уходит медленнее и дольше стоит в замке

Уклон — это насколько круто идёт скат. Чем он меньше, тем медленнее уходит вода и тем важнее, как устроен шов. Для IronClick производитель задаёт две разные границы, и обе в инструкции по монтажу: по сплошному основанию — от 8° (14%), по разреженной обрешётке с шагом до 300 мм — от 14° (25%). То есть на пологой крыше вопрос не в том, подходит ли система, а в том, что под неё стелют.

Внутри замка предусмотрены канавки отвода влаги. То есть шов не просто плотно сжат — вода, попавшая внутрь, имеет куда уйти. Зацеп многоступенчатый, с фиксирующими выступами.

Отдельно про боковой дождь. Замок у IronClick почти горизонтальный и низкий — по описанию, это снижает вероятность задувания воды внутрь шва при сильном ветре с осадками.

Крепление

Саморезов на крыше не видно

У металлочерепицы крепёж проходит насквозь: на крыше видны ряды головок с резиновыми шайбами. Каждая такая точка — отверстие в кровле, и со временем прокладки в них сохнут.

У фальцевых систем крепление скрытое: панель держится за счёт замка и креплений, которые уходят под соседнюю панель. Снаружи ничего не видно. У IronClick точки крепления позиционированы заводской геометрией, с контрпрогибами — то есть места, куда встаёт крепёж, заданы конструкцией панели, а не размечаются по месту.

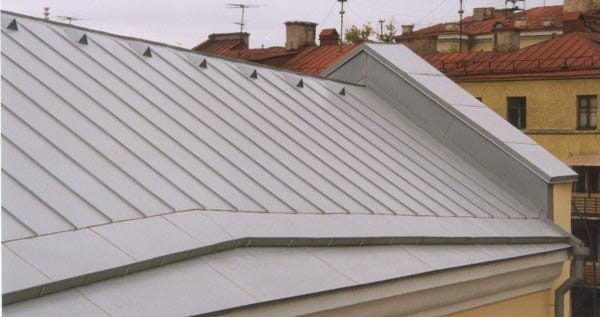

Светлая фальцевая кровля на здании — Поверхность без единой головки самореза — так выглядит скрытое крепление снаружи

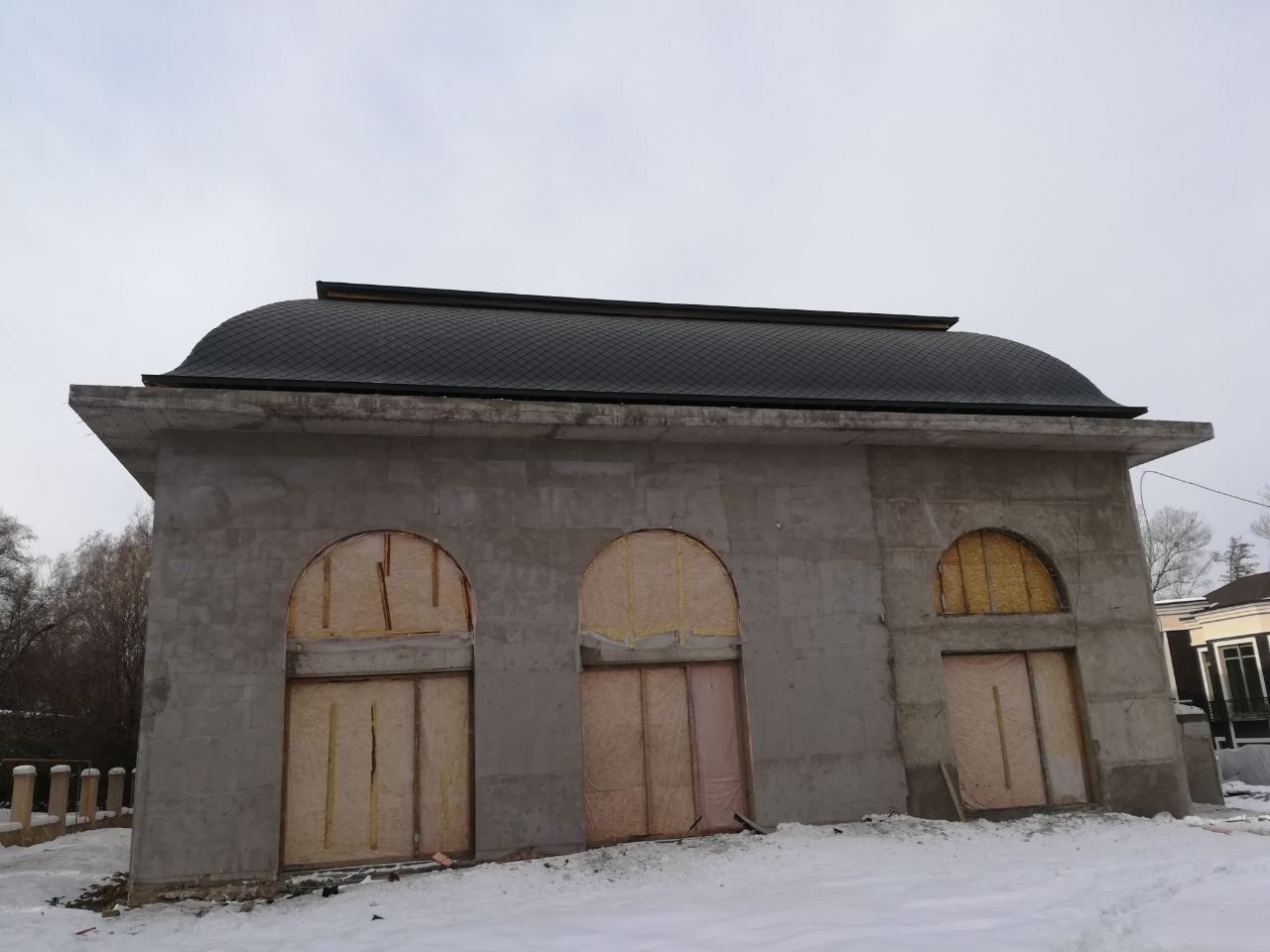

Фальцевая кровля зимой — Зимой видно, как работает гладкая поверхность: снег на фальце держится хуже, чем на профилированном металле, и сходит охотнее

Комплект

Что идёт в системе, кроме самих панелей

Кровля — это не только покрытие. Планки, ендовы, карнизы, снегозадержание и вентиляция должны быть посчитаны в той же смете и подходить друг к другу по геометрии.

Для IronClick доборные элементы разработаны под саму систему. В стандартный набор входят, в частности:

Optimus — ветровая планка для кровельных панелей
GTR LWG-29 — вентиляционная планка под конёк
LS-14 — стартовая планка для кровельных панелей

Почему это стоит проверять в смете. Если доборные элементы вынесены «в опции» и считаются отдельно, итоговая сумма вырастет уже после того, как решение принято. Полный список узлов должен быть в коммерческом предложении сразу — это относится к любой кровле, не только к этой.

Металл и покрытие

Что заявлено по материалу

Параметр	Что указано производителем
Сталь	Европейская, толщиной не менее 0,5 мм
Покрытия	Полимерные: полиэфирные и полиуретановые
Минимальный уклон	от 8° по сплошному основанию, от 14° по обрешётке
Крепление	Скрытое, точки заданы заводской геометрией
Сертификация	EN, CE; система менеджмента ISO 9001, экология ISO 14001

Про толщину стали есть нюанс, общий для всего рынка: производители указывают её по-разному — либо общую, вместе с цинком и покрытием, либо толщину самого стального сечения. Разница в сотых долях миллиметра, и её хватает, чтобы «одинаковые» предложения оказались разными. Спрашивать нужно про толщину стального сечения.

Испытания: производитель заявляет лабораторные и климатические проверки — имитацию ветровых нагрузок, обледенения и проливного дождя, работу при высоких и низких температурах.

Тишина

Шум дождя: что помогает, а что нет

Металлическая кровля шумит под дождём и градом — это физика, а не дефект. Вопрос в том, что стоит под металлом.

Сама конструкция замка с амортизирующими элементами часть вибраций гасит. Но основную работу делает кровельный пирог: утеплитель, мембрана и обрешётка. Для дополнительного снижения шума в системе предусмотрен шумопоглощающий флис — его кладут под панели.

Честно. Если под кровлей холодный чердак без утепления, тихой она не будет ни в каком исполнении. Флис и конструкция замка снижают шум, но не заменяют утеплённый пирог.

Основание

Что должно быть под панелями до того, как их привезли

Фальцевая кровля прощает меньше, чем профилированный металл: шов идёт сплошной линией от конька до карниза, и любая неровность основания видна на готовой крыше. Ниже — требования из инструкции по монтажу Budmat, а не общие слова про «ровное основание».

Геометрию ската проверяют до укладки. Две диагонали ската должны совпасть по длине, а фронтон — встать перпендикулярно карнизу. Если скат «повело», это выясняется здесь, а не на середине крыши
Сплошное основание — от 8° уклона. Это нижняя граница системы, и она достигается только по сплошному настилу
Разреженная обрешётка — от 14°. Шаг доски при этом не больше 300 мм. То есть на пологой крыше выбор не между системами, а между сплошным настилом и отказом
Поперечные стыки соседних картин разносят минимум на 500 мм. Иначе стыки выстраиваются в одну линию поперёк ската — и по прочности, и по виду это худший вариант

Что спросить у бригады Какое основание они закладывают под вашу крышу и какой у неё уклон в градусах. Если уклон ближе к нижней границе, а в смете разреженная обрешётка — это расхождение с инструкцией производителя, и обсуждать его нужно до закупки материала, а не после.

Крепёж в системе разный, и это не мелочь. Стартовая планка LS-14 ставится на гвозди 2,5×25 мм, картины и вентиляционная планка LWG-29 — на саморезы 4,2×25–30 мм, ветровая планка Optimus и конёк GTR — на кровельные саморезы 4,8×35 мм. Соединение картин по длине идёт с подрезкой замков, стальными заклёпками и каучуковым герметиком Budmat; концы швов пропаиваются при 200–250 °C. Всё это — из заводской инструкции, и по ней же работает бригада.

Схемы монтажа

Как система собирается на крыше

Это страницы из заводской инструкции по монтажу IronClick. Мы приводим их не для красоты: по ним работает бригада, и по ним же можно проверить, что на вашем объекте делают то, что предписано производителем, а не «как обычно».

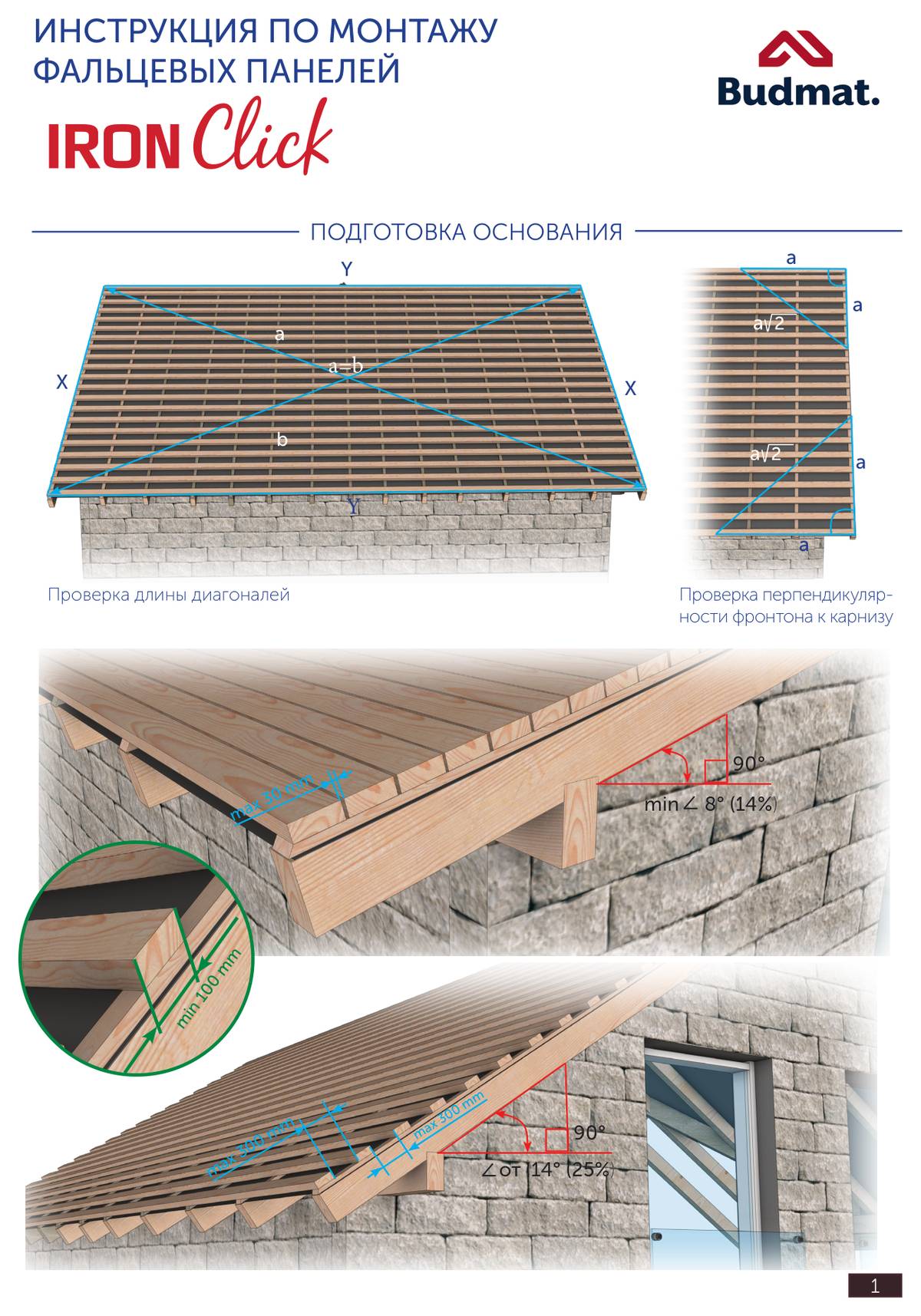

Схема подготовки основания под фальцевые панели Budmat IronClick — **Подготовка основания.** Проверка диагоналей ската и перпендикулярности фронтона к карнизу — до укладки. Здесь же обе границы уклона: от 8° по сплошному настилу и от 14° по разреженной обрешётке с шагом до 300 мм

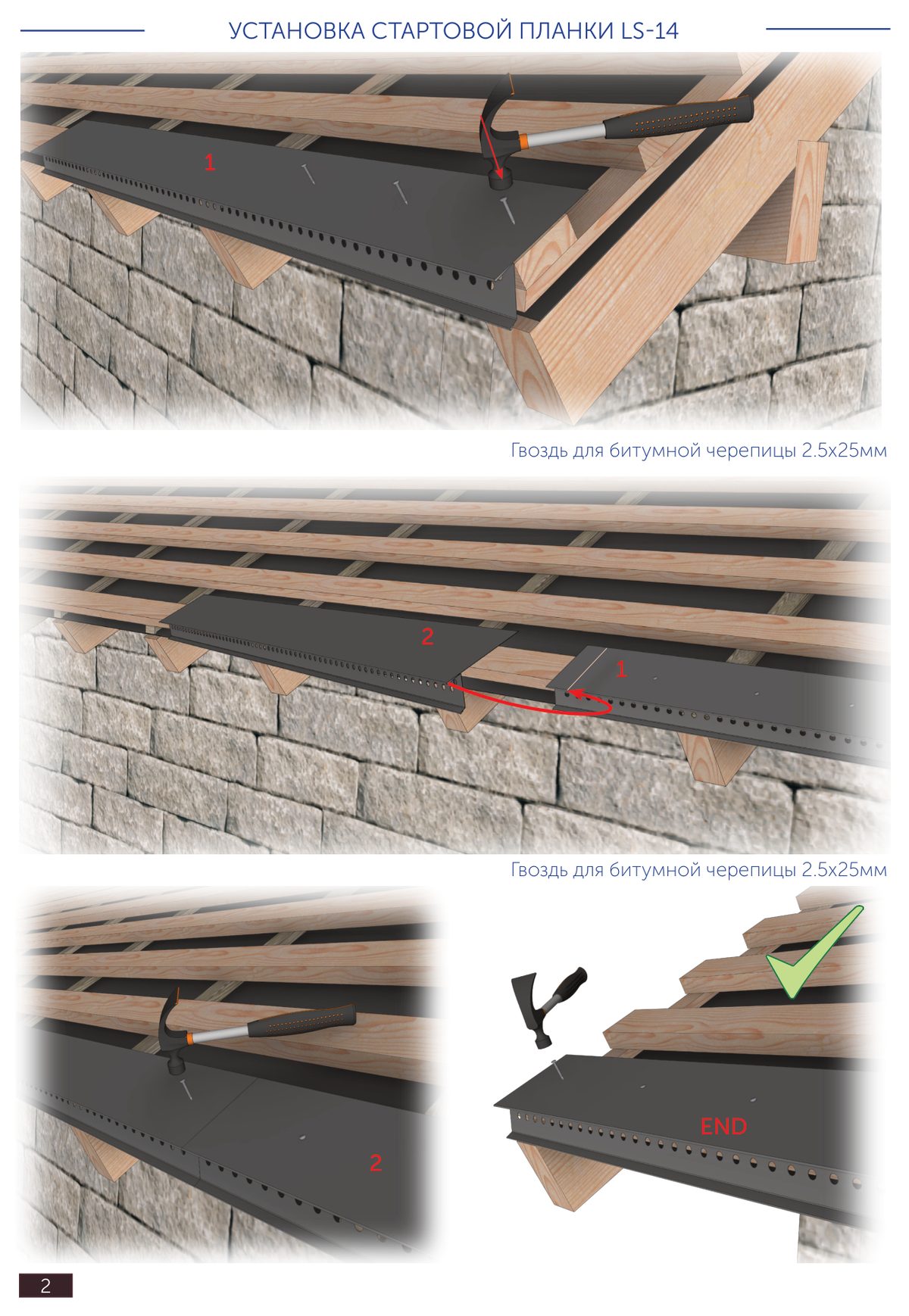

Схема установки стартовой планки LS-14 для Budmat IronClick — **Стартовая планка LS-14.** С неё начинается скат: она задаёт линию первого ряда. Крепление — гвозди 2,5×25 мм, не саморезы; в системе для каждого элемента свой крепёж

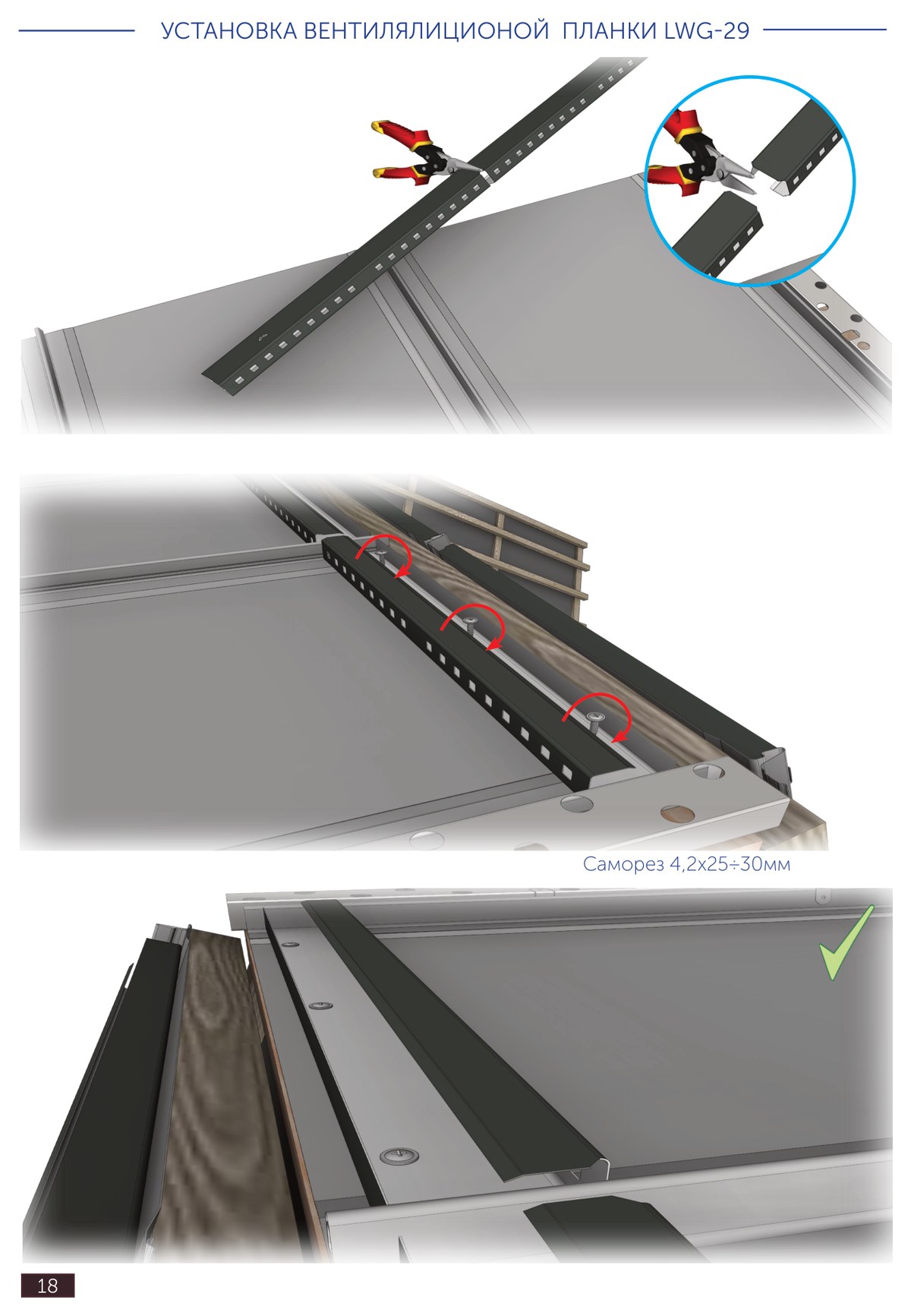

Схема установки вентиляционной планки LWG-29 на кровле Budmat IronClick — **Вентиляционная планка LWG-29.** Перфорация в стенке выпускает воздух из-под покрытия наверху ската. Без этого выхода продух не работает, сколько бы зазора ни оставили внизу

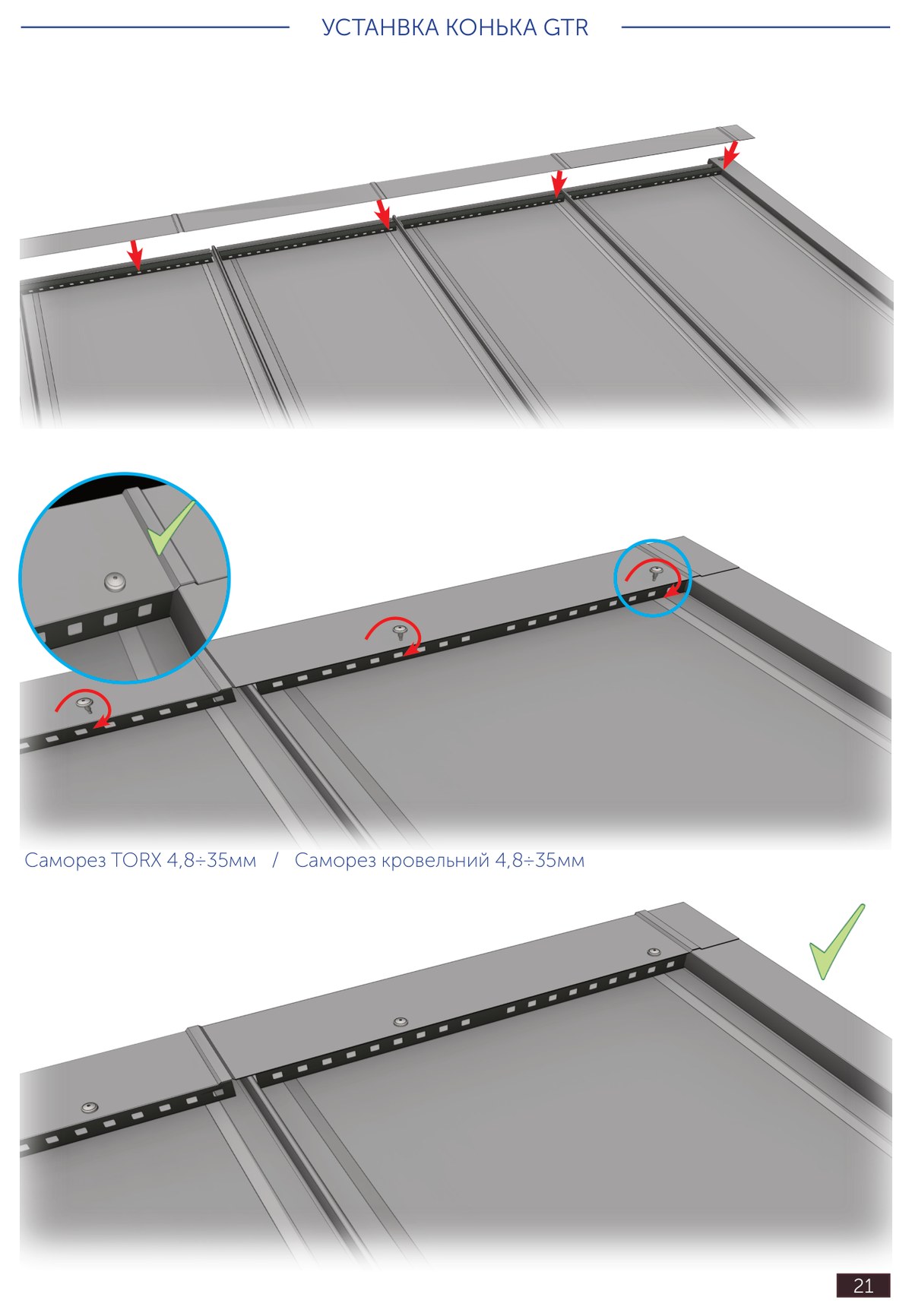

Схема установки конька GTR на фальцевой кровле Budmat IronClick — **Конёк GTR.** Ставится поверх вентиляционной планки, крепёж TORX 4,8×35 мм. На схеме видно, что конёк не прижимает шов намертво: покрытию оставлен ход на температурное расширение

Как этим пользоваться на объекте Попросите бригаду показать, чем они крепят стартовую планку и стоит ли вентиляционная планка под коньком. Два вопроса, ответ на которые сразу говорит, читали ли инструкцию.

Объекты

IronClick на готовых крышах

Это съёмка объектов с самой системой IronClick — не похожая фальцевая кровля, а именно она. Кадры из фотофонда производителя.

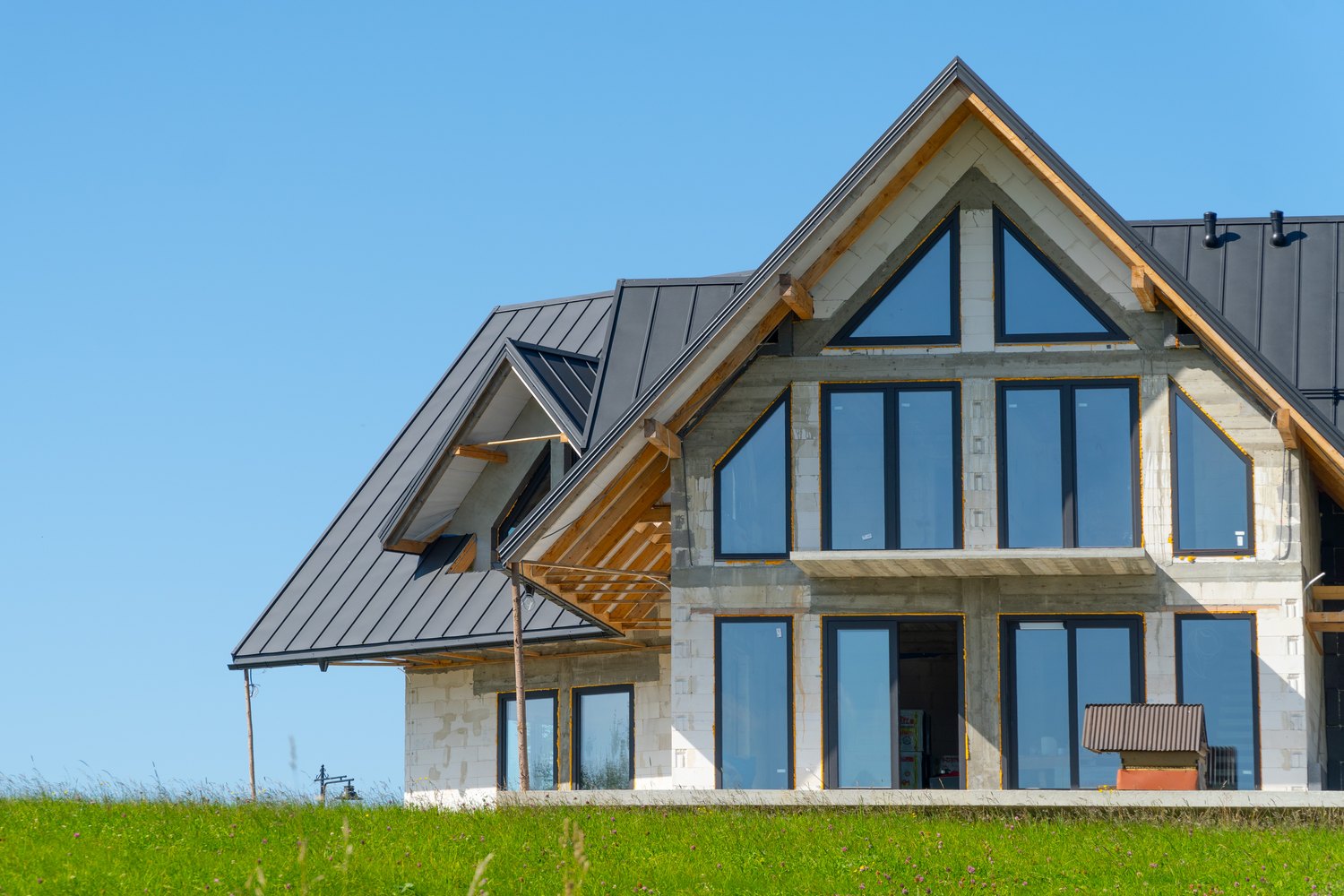

Дом с кровлей Budmat IronClick, ломаная крыша со сложной геометрией — Крыша со сложной геометрией: панели подрезаны под переломы ската, шов идёт непрерывной линией от конька до карниза

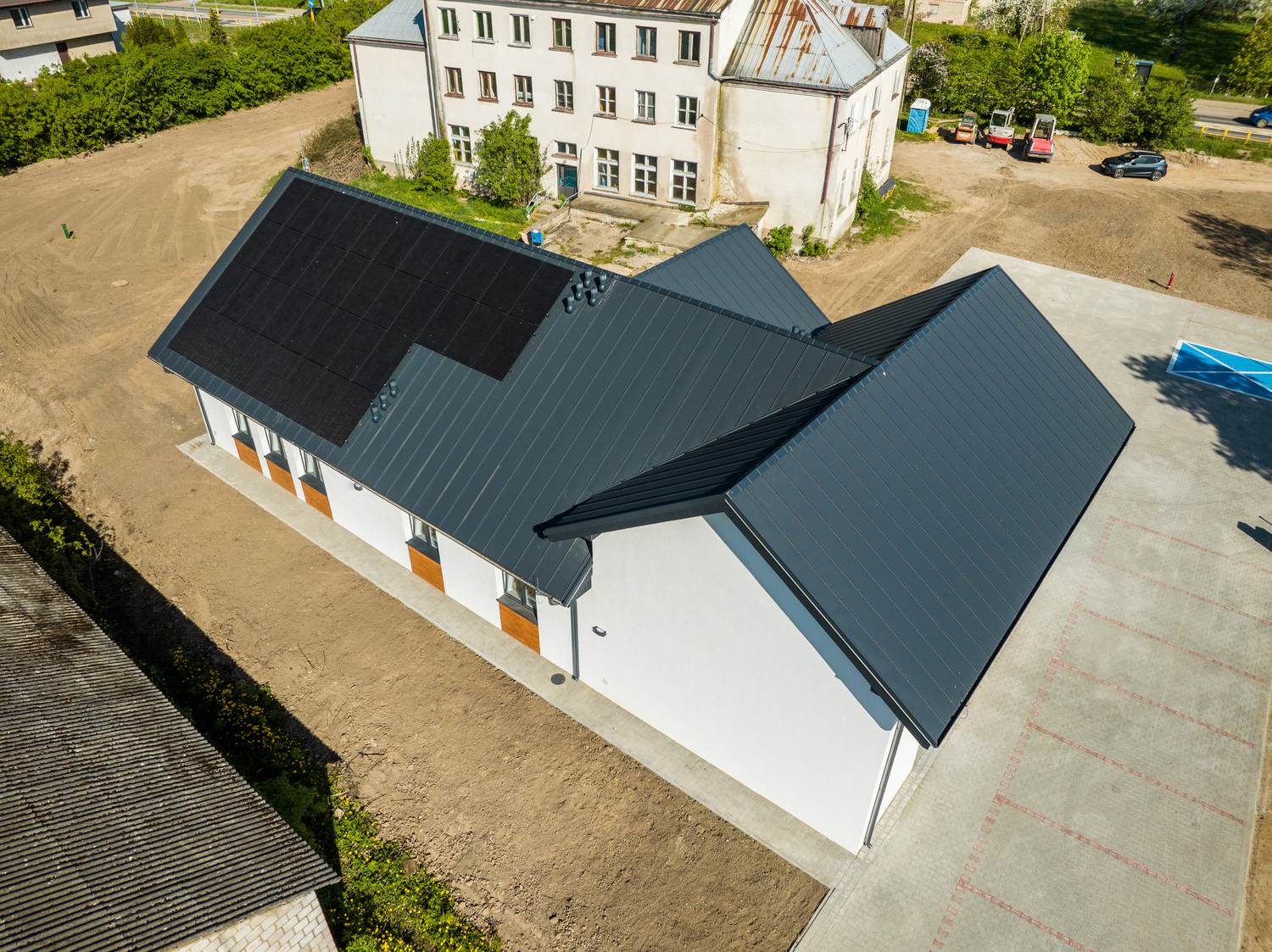

Кровля Budmat IronClick сверху: несколько скатов и примыканий — Вид сверху. Отсюда видно то, ради чего фальц и берут: сплошные полосы без поперечных стыков и ни одной головки самореза на поверхности

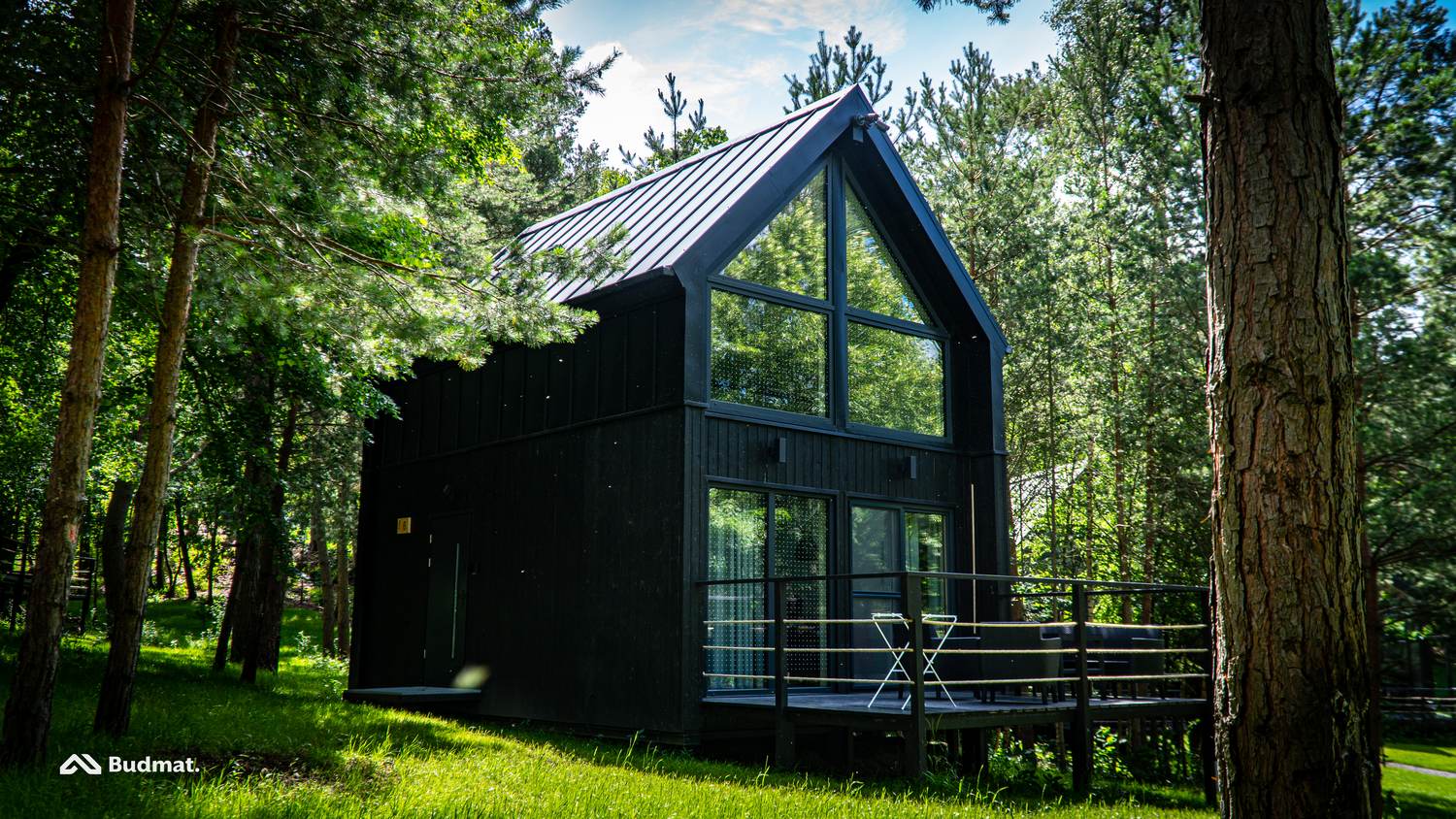

Тёмный дом в лесу с кровлей Budmat IronClick — Тёмное покрытие на крутом скате. Гладкая поверхность фальца держит снег хуже профилированного металла — над входом здесь обязательно снегозадержание

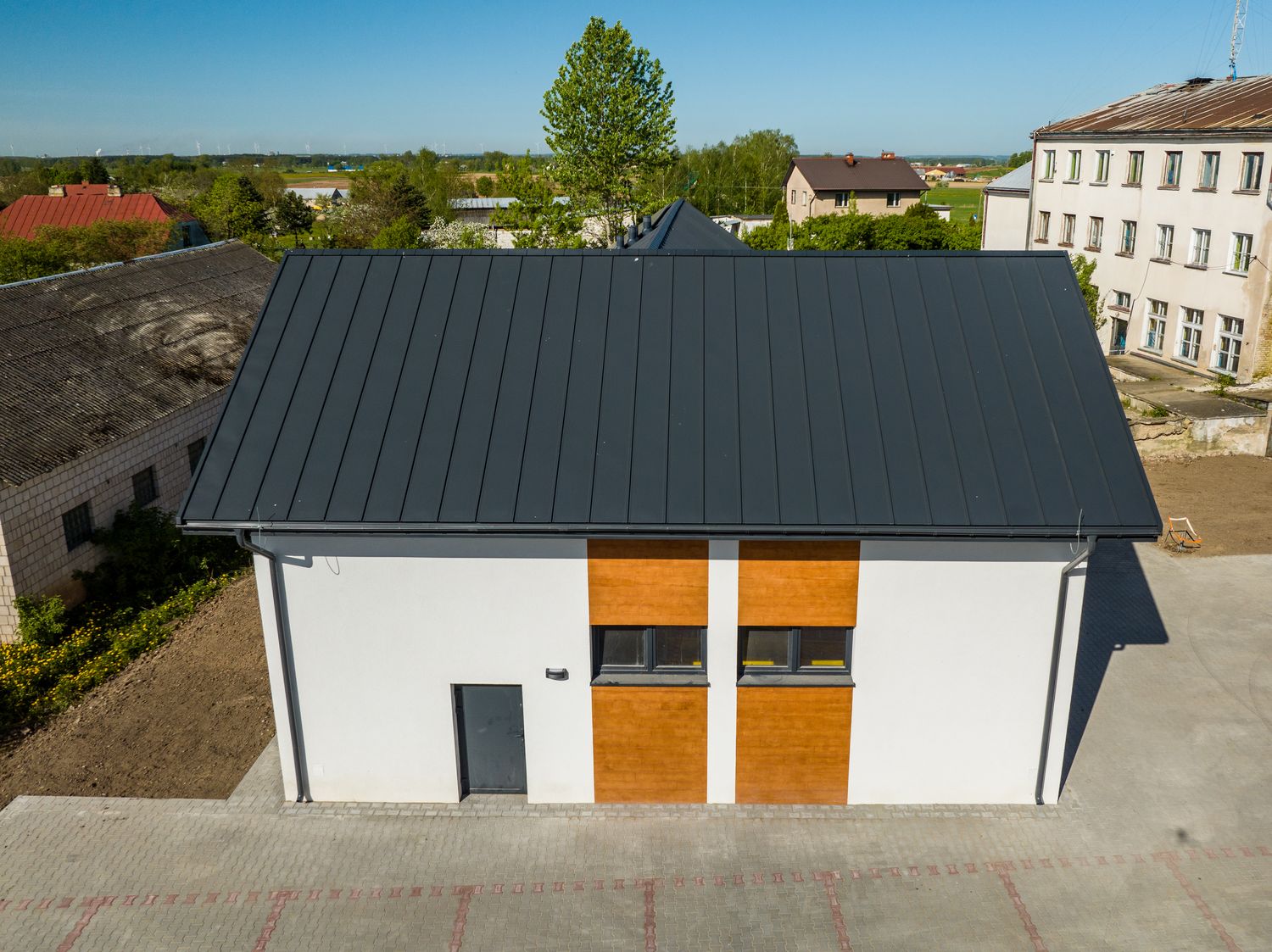

Двускатная крыша из Budmat IronClick на светлом фасаде — Простая двускатная крыша. На такой геометрии фальц читается как ровный вертикальный ритм, и рисунок задают только линии швов

Вопросы и ответы

Что спрашивают про кликфальц

Из переписки и с замеров.

Что такое кликфальц простыми словами?

Фальц — это шов между двумя листами металла на крыше. У классической фальцевой кровли его закатывают прямо на месте: машинкой или вручную. У кликфальца форма шва прокатана на заводе, и панели просто защёлкиваются друг в друга с нажимом. Закатывать, подгибать и добивать киянкой ничего не нужно.

Чем IronClick отличается от обычного стоячего фальца?

Способом соединения. В стоячем фальце шов формируется на крыше, и его качество зависит от того, кто держит инструмент. В IronClick геометрия замка задана прокаткой, соединение фиксируется защёлкиванием. По описанию производителя, ручная доработка замка на месте не требуется — значит, результат меньше зависит от квалификации бригады.

Какой минимальный уклон крыши нужен?

Границ две, и обе указаны в инструкции по монтажу Budmat: по сплошному основанию — от 8° (14%), по разреженной обрешётке с шагом до 300 мм — от 14° (25%). Уклон — это насколько круто идёт скат. Чем он меньше, тем медленнее уходит вода и тем выше требования к герметичности шва и к самому основанию. Если у вас пологая крыша, уклон стоит замерить до заказа, а не прикидывать на глаз.

Видно ли на крыше саморезы?

Нет. Крепление скрытое: панель держится за счёт замка и креплений, которые уходят под соседнюю панель. Это отличается от металлочерепицы, где крепёж проходит насквозь и на скате видны ряды головок с резиновыми шайбами.

Будет ли крыша щёлкать на жаре?

Металл расширяется от тепла и сжимается на холоде — это неизбежно. Щелчки появляются, когда конструкция не даёт металлу двигаться плавно и он идёт рывками. В IronClick, по описанию производителя, в замке заложены компенсирующие элементы и термокомпенсационные зоны, которые принимают ход металла на себя. Вопрос, который стоит задать любому продавцу фальца: как в этой системе компенсируется температурное расширение.

Не задует ли воду в шов при боковом ветре?

Замок у IronClick низкий и почти горизонтальный, зацеп многоступенчатый, внутри предусмотрены канавки отвода влаги. То есть вода, попавшая в шов, имеет куда уйти. Производитель заявляет климатические испытания, включая имитацию проливного дождя и ветровых нагрузок.

Насколько шумная такая кровля под дождём?

Металл шумит — это физика, а не дефект конкретной системы. Конструкция замка с амортизирующими элементами часть вибраций гасит, и отдельно предусмотрен шумопоглощающий флис под панели. Но основную работу делает кровельный пирог: утеплитель, мембрана, обрешётка. Если под кровлей холодный чердак без утепления, тихой она не будет ни в каком исполнении.

Какая сталь используется?

По описанию производителя — европейская, толщиной не менее 0,5 мм, с полимерным покрытием: полиэфирным или полиуретановым. Важный нюанс всего рынка: толщину указывают по-разному, либо общую вместе с цинком и покрытием, либо толщину самого стального сечения. Спрашивать нужно именно про сечение.

Что входит в комплект кроме панелей?

Доборные элементы разработаны под саму систему: ветровая планка Optimus, вентиляционная планка под конёк GTR LWG-29, стартовая планка LS-14, а также ендовы, карнизы и снегозадержание. Проверяйте, чтобы всё это было в коммерческом предложении сразу, а не вынесено в опции — иначе итоговая сумма вырастет после того, как решение уже принято.

Подходит ли для сложной крыши?

Панели подрезаются и монтируются на сложных формах, система рассчитана на разные типы кровель с заводскими комплектующими. Но чем сложнее геометрия, тем больше решает проект: количество ендов, примыканий и переломов ската влияет и на расход, и на стоимость работы сильнее, чем сам выбор системы.

Снег сходит с такой крыши сам?

Фальцевая поверхность гладкая, и снег держится на ней хуже, чем на профилированном металле, — сходит охотнее. Это и плюс, и повод для осторожности: над входом, окнами, дорожкой и парковкой снегозадержание ставят обязательно, независимо от расчёта по площади.

Есть ли у Budmat сертификаты?

Производитель заявляет соответствие европейским нормам EN и маркировку CE, а также сертификацию системы менеджмента качества ISO 9001 и экологического менеджмента ISO 14001. Конкретные документы имеет смысл запросить при заказе — мы показываем то, что есть в комплекте поставки.

Сколько стоит фальцевая кровля IronClick?

Считают по площади скатов плюс полный комплект доборных элементов, и цена сильно зависит от геометрии крыши и выбранного покрытия. Пришлите план кровли или размеры скатов — вернёмся с построчной ведомостью. Расчёт и выезд на замер по Алматы и области бесплатные.

Кто будет монтировать?

Фальцевую кровлю собирают бригады с опытом именно фальца — это не то же самое, что укладка металлочерепицы. Кликфальц требует меньше ручных операций, чем классический закатной шов, но опыт всё равно нужен: разметка, крепление в основание, узлы примыканий. Мы подсказываем проверенных монтажников под ваш объект.
