Раскладка металлочерепицы: почему на простой крыше материал уходит в обрезки

Ошибку с обрезками принято ждать от сложной крыши. На самом деле её чаще всего ловят на обычной двускатке — и не из-за формы дома, а из-за одного числа, которое почти никто не спрашивает перед заказом.

Посчитать раскладку по моим скатам Сразу к вопросам

Материал подготовил Юрий Дик — основатель Vessel Group, 15 лет в кровле.

Главная → Блог → Раскладка металлочерепицы

Число, которое решает всё

Полезная ширина: не то, что вы меряете рулеткой

У любого кровельного листа две ширины. Общая — это сколько железа вам привезли. Полезная — сколько от него реально закрывает скат после того, как соседний лист лёг сверху внахлёст. Нахлёст обязателен: без него в стык затекает вода.

Разница между двумя цифрами — от 40 до 100 мм на каждом листе. Считать раскладку надо по полезной ширине, а продавцы в разговоре чаще называют общую: цифра красивее.

Данные каталога Budmat. У других производителей цифры свои — спрашивайте полезную ширину именно вашей модели.
Покрытие	Общая ширина	Полезная ширина	Разница
Модуль Venecja	≈1190 мм	1150 мм	40 мм
Модуль Garda	1240 мм	1190 мм	50 мм
Модуль Murano	≈1196 мм	1140 мм	56 мм
Лист под размер Sara	1180 мм	1100 мм	80 мм
Лист под размер Aria	1140 мм	1040 мм	100 мм

Правило половины

Остаток меньше половины листа в дело не идёт

Ширину ската делят на полезную ширину. Ровное число получается редко — почти всегда остаётся хвост. И вот от его размера зависит, обойдётся стройка без потерь или нет.

Если остаток больше половины листа, его подрезают вдоль и ставят: ширины хватает и на нахлёст, и на сам скат. Если остаток меньше половины — ставить нечего. Нахлёст съедает то, что осталось, лист не держится по краю, и обрезок отправляется вниз.

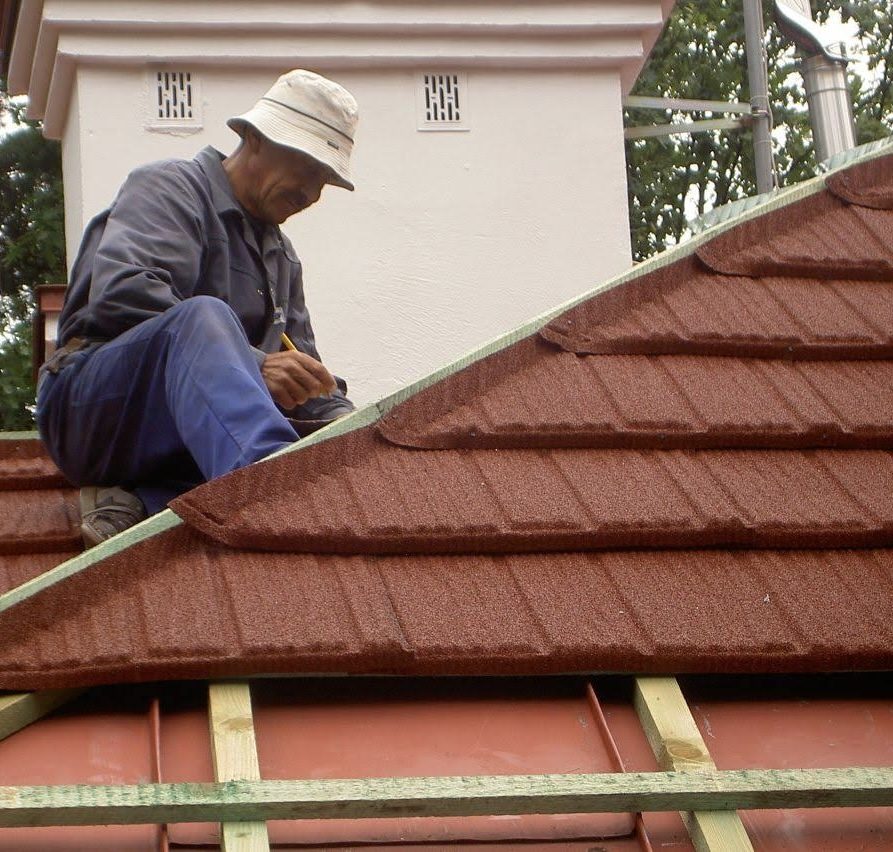

Кровельщик укладывает ряд покрытия на обрешётку — Раскладку задают на земле. На крыше её уже не переигрывают — считают до заказа

Что делает монтажник, когда хвост маленький

Ставит лишний целый лист. Деньги за него уплачены, на крышу попадает пятая часть, остальное в отходы.
Пересчитывает раскладку заново. Все листы сдвигаются, чтобы хвост стал больше. Тогда рисунок волны съезжает и перестаёт быть симметричным относительно окон, фронтона и конька.

Оба варианта плохие, и выбирать их приходится на крыше, когда бригада уже стоит наверху с готовым материалом.

Посчитаем на пальцах

Один и тот же скат, две раскладки

Возьмём скат шириной 9 метров — обычная двускатка на дом 9×12. Смотрим, что будет с двумя разными полезными ширинами.

Разница в полезной ширине всего пять сантиметров, а результат противоположный.
Полезная ширина	Сколько влезает целых	Что остаётся	Итог
1,10 м	8 штук закроют 8,80 м	0,20 м — это 18% листа	Хвост меньше половины. Нужен девятый лист, в дело идёт пятая часть
1,15 м	7 штук закроют 8,05 м	0,95 м — это 83% листа	Хвост больше половины. Подрезали и поставили, потерь почти нет

Вывод, который важнее самих цифр. Дело не в бренде и не в том, «модуль лучше листа». Дело в том, попадает ли ширина именно вашего ската в шаг именно этого покрытия. Проверяется это за десять минут — до того, как что-то оплачено.

Где модуль реально выигрывает

Разница не поперёк ската, а вдоль него

По ширине модуль и лист сопоставимы: 1150 мм у Venecja против 1100 мм у листа Sara. А вот по длине ската разница принципиальная.

Лист под размер режут на заводе длиной от 1,1 до 6,5 метра — под конкретный скат. Если длину посчитали неточно или скат оказался чуть другим, лишним становится кусок в метры. Модуль короткий: полезная длина 700 мм. Ряды набираются как кирпичная кладка, и подгонка по длине ската почти не даёт потерь.

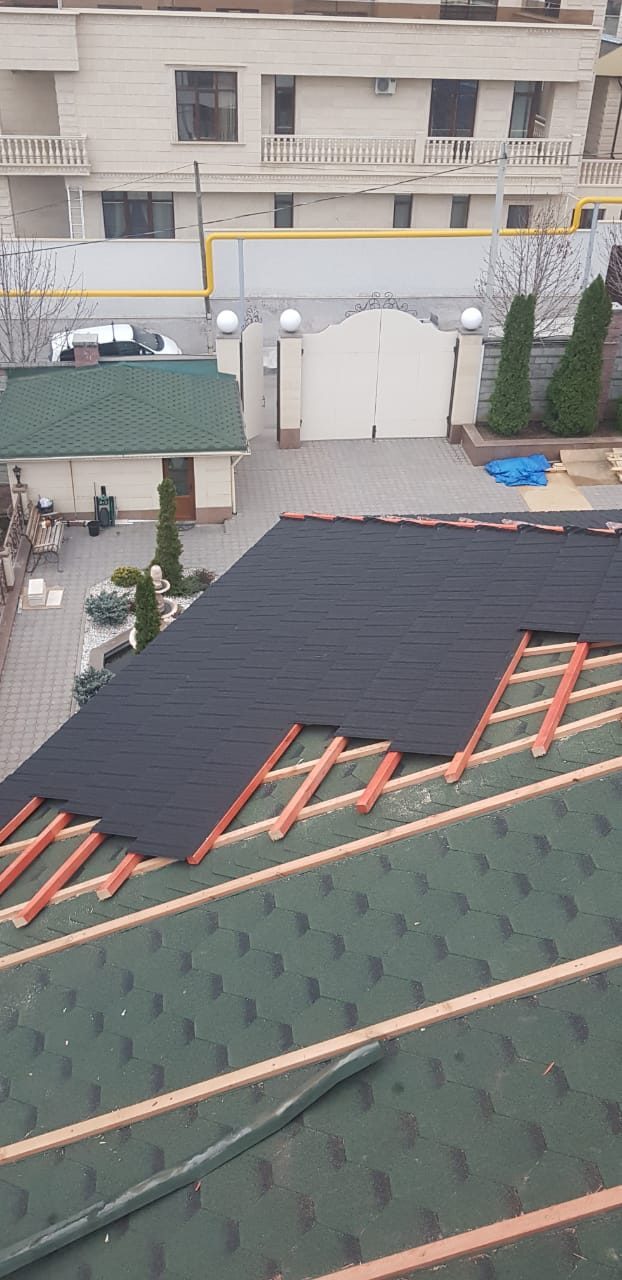

Крыша в процессе монтажа: видны уложенные ряды и обрешётка — Ряды набираются снизу вверх — короткий элемент проще посадить в размер

Накрывной край: почему обрезок модуля можно пустить в дело

У модуля Budmat один край накрывной, другой накрываемый: соседний элемент заходит сверху и прячет линию стыка. Поэтому подрезанный кусок можно поставить в следующий ряд — шов всё равно останется закрытым.

У обрезка длинного листа край всегда открытый. Повторная стыковка двух обрезков конструкцией просто не предусмотрена, и такой кусок остаётся мусором.

Сложная крыша

Где длинный лист уходит в обрезки

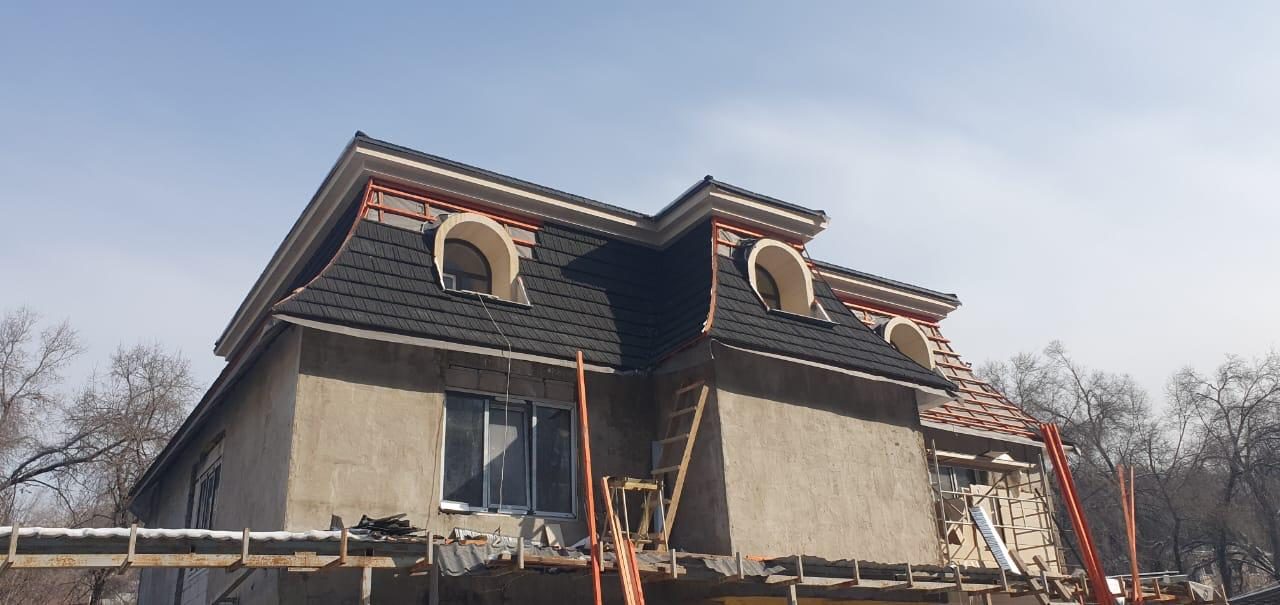

Дом в строительных лесах со сложной крышей: мансардные окна, изломы, скошенные торцы — Наш объект в Алматы: каждый излом и каждое окно — это рез и подрезка по месту

У современных домов простая двускатка — редкость. Выступы, мансардные окна, внутренние углы, скошенные торцы, крыша над террасой и над гаражом.

Каждый такой излом — это рез. Длинный лист режут под угол, и отрезанный кусок чаще всего уже никуда не встанет. По оценке производителя, на сложной геометрии в обрезки уходит до 20–30% материала.

Короткий модуль в этой ситуации ложится плотнее просто потому, что шаг раскладки меньше: подрезать надо меньший кусок, и остаток чаще идёт в дело.

Как проверить Попросите посчитать материал именно на вашу крышу в обоих вариантах и покажите обе цифры рядом. Разница в обрезках видна сразу.

Что спросить до оплаты

Четыре вопроса, которые снимают проблему

Какая полезная ширина у этой модели?

Не общая, а полезная. Если в ответ называют одну цифру — переспросите про вторую.

Сколько целых листов ложится в мой скат и какой остаётся хвост?

Ответ должен быть в метрах и в процентах от листа, а не «нормально всё будет».

Что вы делаете, если хвост меньше половины?

Честный ответ: докупаем лист либо сдвигаем раскладку и теряем симметрию. Оба варианта надо услышать до заказа, а не на крыше.

Сколько метров в смете заложено на отходы?

Отходы есть всегда. Плохо не когда они есть, а когда их не показали и они всплыли доплатой.

Полный список проверок перед покупкой собран отдельно: как выбрать металлочерепицу — 11 проверок. А почему смета за квадратный метр обманчива — в разборе цены ошибки.

Наши объекты

Как раскладка выглядит на реальных крышах

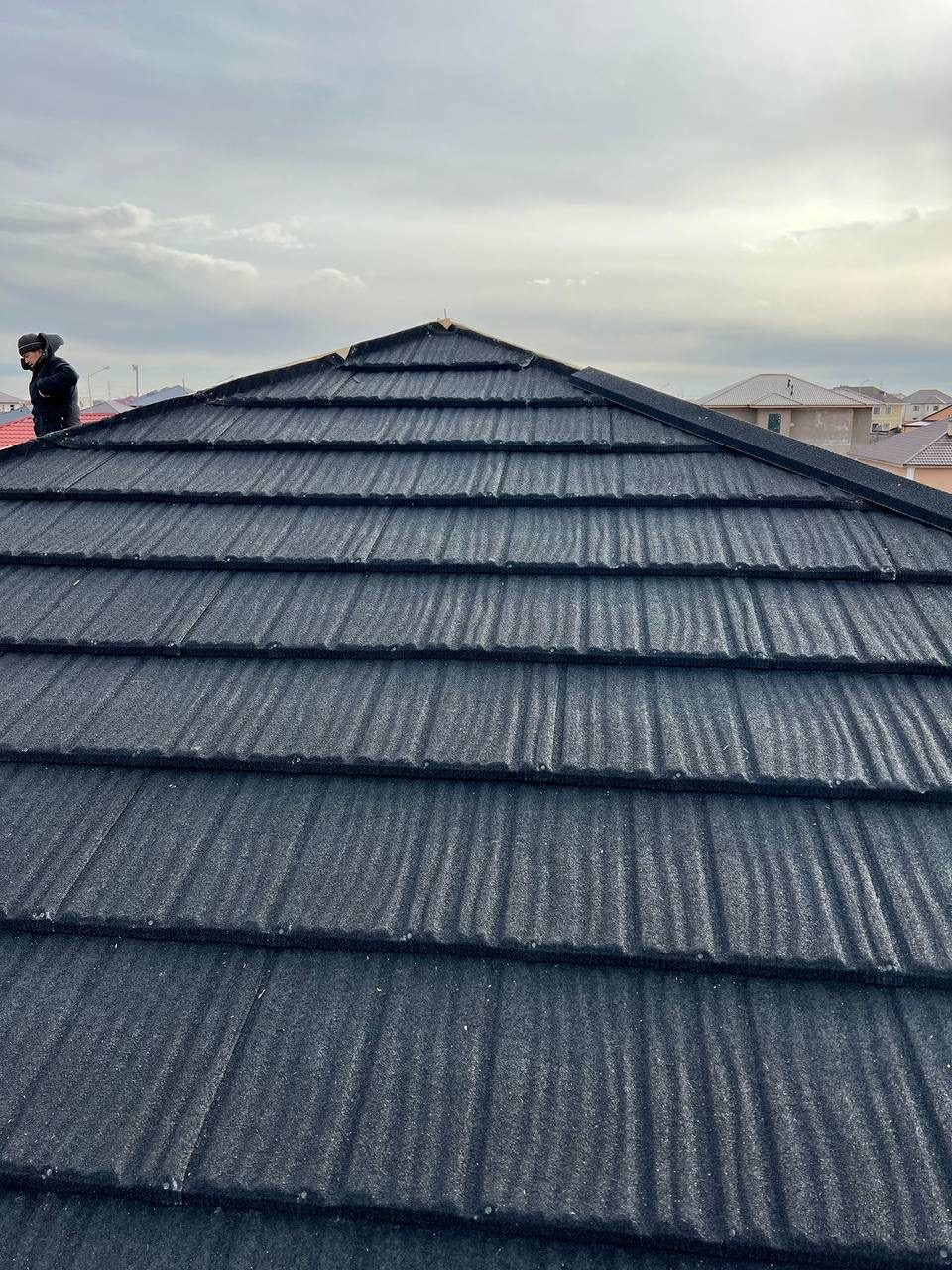

Вальмовая крыша крупным планом: ровные ряды покрытия — Ровные ряды и симметрия относительно конька — это результат раскладки, а не удачи

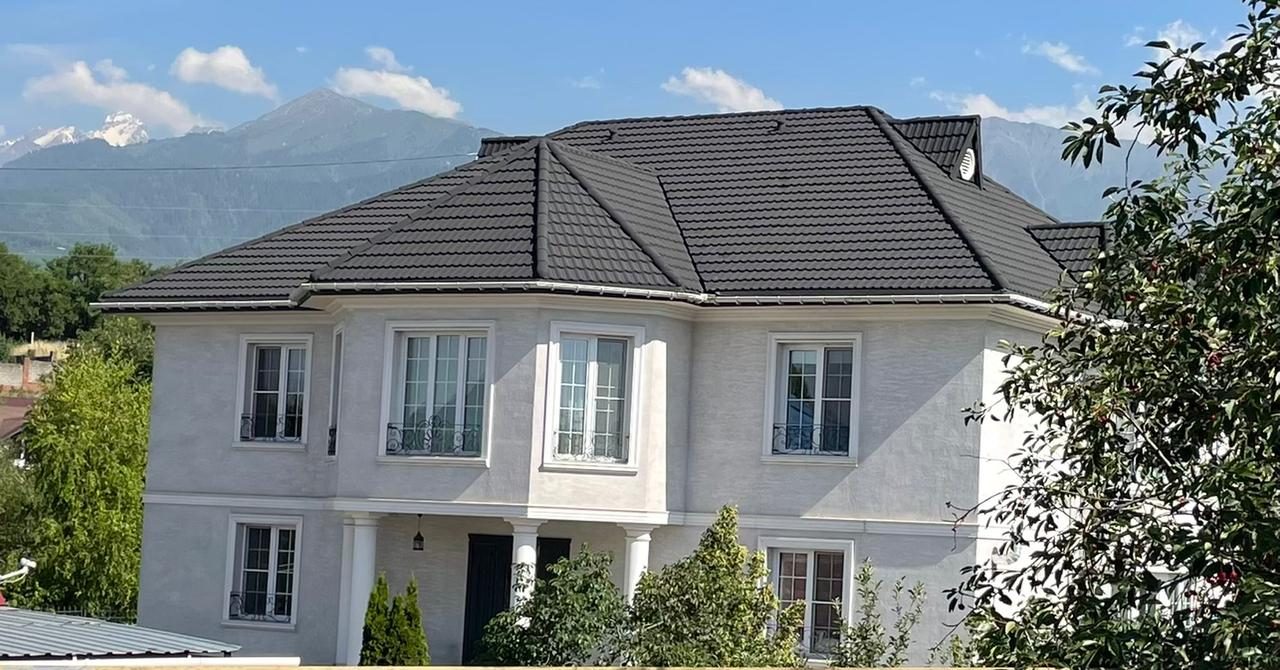

Частный дом в Алматы с четырёхскатной крышей — Даже на спокойной четырёхскатной крыше ширина ската редко делится без остатка

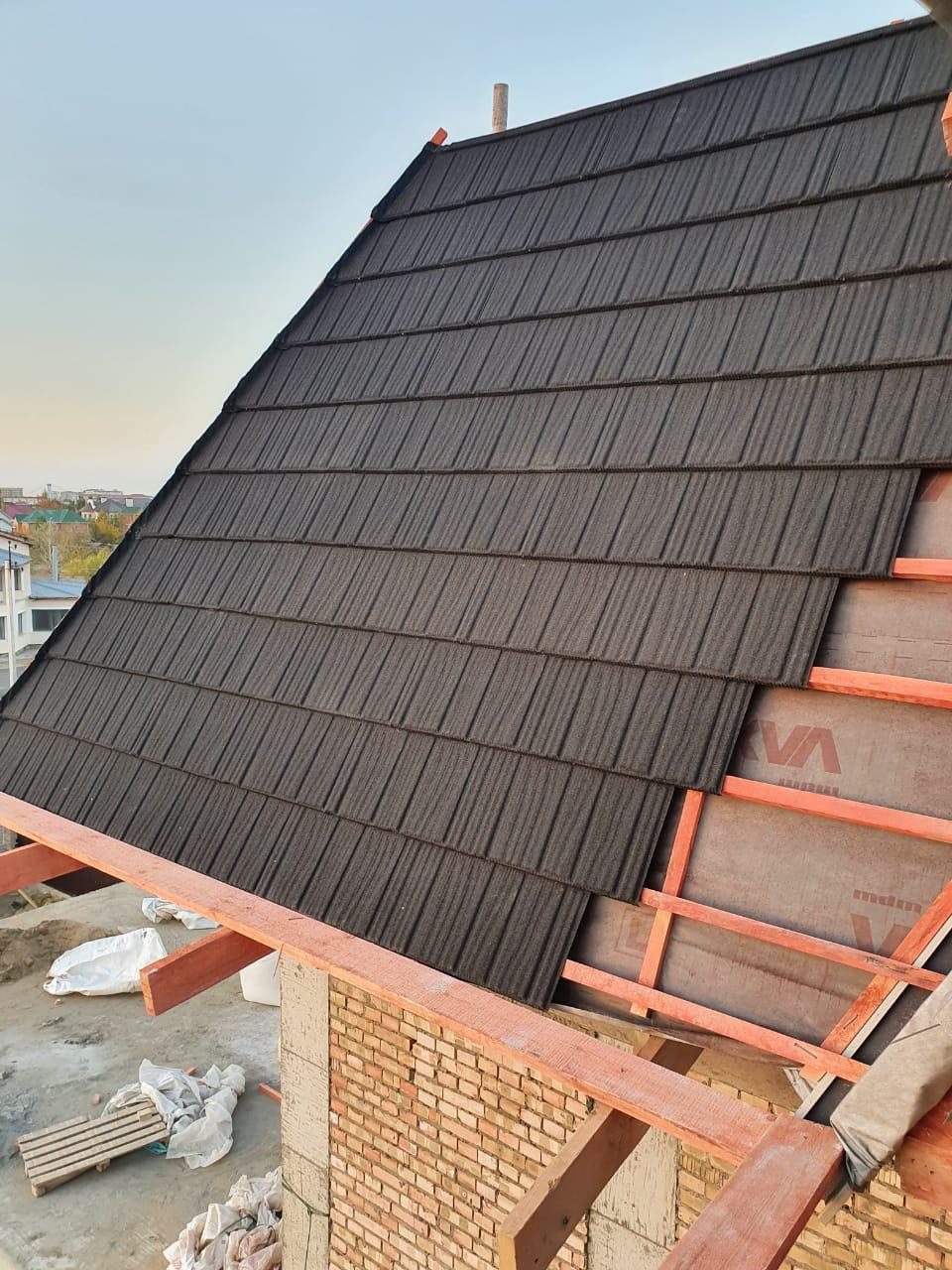

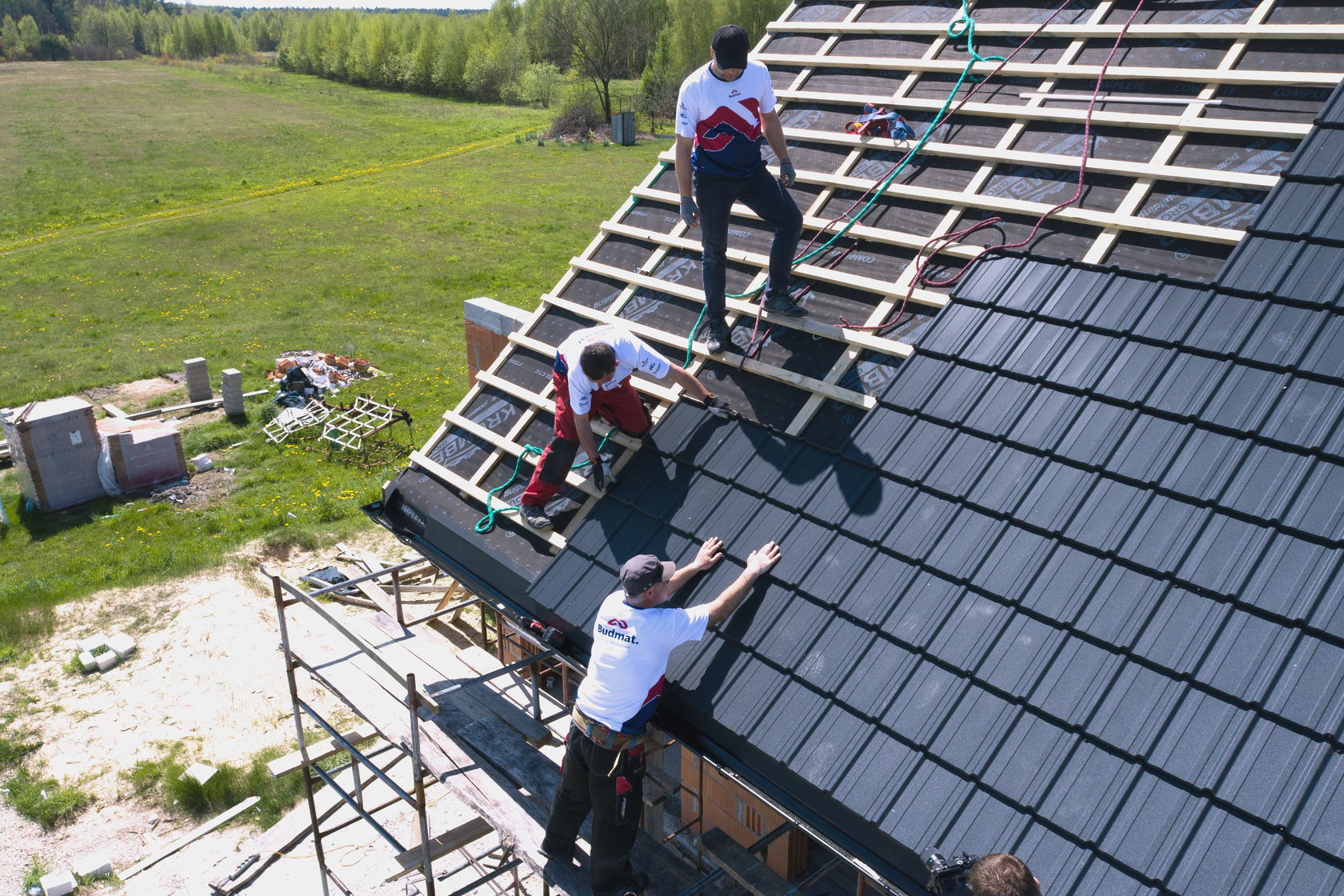

Кровля в процессе монтажа — Пока обрешётка открыта, раскладку ещё можно поправить. После — уже нет

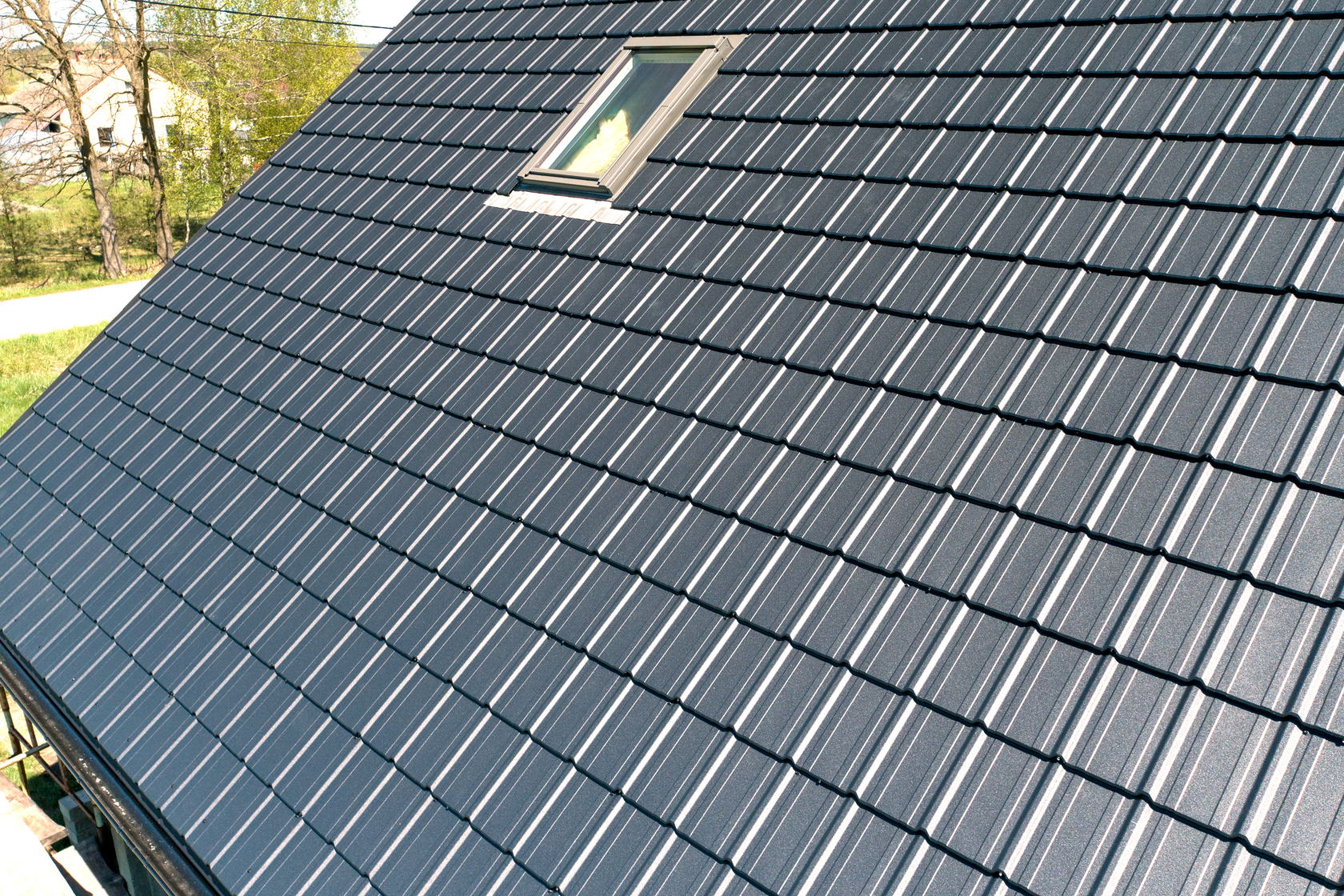

Сложная крыша с мансардными окнами в лесах — Мансардные окна и изломы: каждый узел добавляет резов

Вопросы и ответы

Что спрашивают про раскладку и обрезки

Из переписки и с замеров.

Что такое полезная ширина металлочерепицы?

Это та часть листа или модуля, которая реально закрывает скат после того, как соседний элемент лёг сверху внахлёст. Она всегда меньше общей ширины — на 40–100 мм в зависимости от модели. Считать раскладку надо по полезной ширине, а в разговоре продавцы чаще называют общую, потому что цифра выглядит выгоднее.

Почему остаток меньше половины листа нельзя использовать?

Потому что нахлёст съедает то, что осталось. Узкая полоса не даёт нормально лечь на соседний элемент и закрепиться по краю, поэтому её не ставят. Практическое правило простое: хвост больше половины — подрезали и поставили, меньше половины — обрезок уходит вниз.

Как посчитать раскладку по своему скату?

Разделите ширину ската на полезную ширину покрытия. Целая часть — сколько элементов ляжет полностью, дробная — какой остаётся хвост. Например, скат 9 м и полезная ширина 1,10 м дают 8 целых и 0,20 м хвоста, то есть 18% листа: этот кусок в дело не пойдёт. При полезной ширине 1,15 м на том же скате остаётся 0,95 м, то есть 83% — такой хвост подрезают и ставят.

Что делает монтажник, если хвост оказался маленьким?

Либо ставит лишний целый лист, и большая его часть уходит в отходы, либо пересчитывает раскладку и сдвигает все элементы. Во втором случае рисунок волны перестаёт быть симметричным относительно окон, фронтона и конька. Оба варианта решаются уже на крыше, когда материал куплен.

На простой двускатной крыше тоже бывают потери?

Да, и это самая неожиданная часть. Потери на двускатке не связаны со сложностью формы — они зависят только от того, делится ширина ската на полезную ширину покрытия или нет. Простая крыша с неудачной шириной ската даёт больше отходов, чем сложная с удачной.

Модуль экономичнее длинного листа по ширине ската?

По ширине они сопоставимы: у модуля Venecja полезная ширина 1150 мм, у листа под размер Sara — 1100 мм. Принципиальная разница не поперёк ската, а вдоль него. Лист режут длиной до 6,5 метра, и ошибка в длине превращается в кусок в несколько метров. У модуля полезная длина 700 мм, поэтому подгонка по длине ската почти не даёт потерь.

Правда ли, что обрезок модуля можно поставить в другой ряд?

Да, за счёт конструкции края. У модуля Budmat один край накрывной, другой накрываемый: соседний элемент заходит сверху и прячет линию стыка. Поэтому подрезанный кусок можно пустить в следующий ряд, шов останется закрытым. У обрезка длинного листа край всегда открытый, и повторная стыковка конструкцией не предусмотрена.

Сколько материала уходит в отходы на сложной крыше?

По оценке производителя, до 20–30% при длинном листе. Каждый излом, мансардное окно, внутренний угол и скошенный торец — это рез под углом, после которого отрезанный кусок чаще всего уже никуда не встанет. Точную цифру видно только после раскладки по вашим скатам.

Вылет карниза влияет на расчёт?

Влияет на длину. Свес кровли за пределы стены входит в расчётную длину ската, поэтому лист получается длиннее, чем ширина дома. На раскладку поперёк ската свес не влияет — там считается ширина ската целиком.

Можно ли изменить раскладку уже на крыше?

Технически да, но за это платят видом. Сдвиг раскладки означает, что шаг волны съезжает относительно окон и конька, и на фасаде это заметно. Правильный момент для решения — до заказа материала, когда раскладку ещё считают на бумаге.

Как понять, что раскладку вообще считали?

Попросите показать её в цифрах: сколько целых элементов в каждый скат, какой остаётся хвост в метрах и в процентах, сколько метров заложено на отходы. Если в ответ звучит «всё нормально будет» — раскладки нет, есть площадь ската, умноженная на цену.

Отходы должны быть в смете отдельной строкой?

Да. Отходы есть на любой крыше, и это нормально. Плохо не когда они есть, а когда их не показали: тогда они всплывают доплатой на объекте, а выглядит это как обман, даже если продавец просто не посчитал.

Дальше

Посчитаем раскладку по вашим скатам — до заказа

Пришлите размеры скатов или чертёж. Покажем, сколько целых элементов ложится в каждый скат, какой остаётся хвост и сколько метров уйдёт в отходы. Посчитаем в двух вариантах — модулем и длинным листом — и положим цифры рядом. Расчёт и выезд на замер по Алматы и области бесплатные.
